Flachschleifmaschine

Details

Schleiflänge:

850/1000 mm

Schleifbreite:

375 mm

Werkstückhöhe:

375 mm

Aufspannfläche d. Tisches:

1550x370 mm

Gesamtleistungsbedarf:

9 kW

Raumbedarf ca. LxBxH:

4,80 x 2,25 x 2,40 m

Gesamtgewicht ca.:

4300 kg

max. Werkstückgewicht:

350 kg

Beschreibung

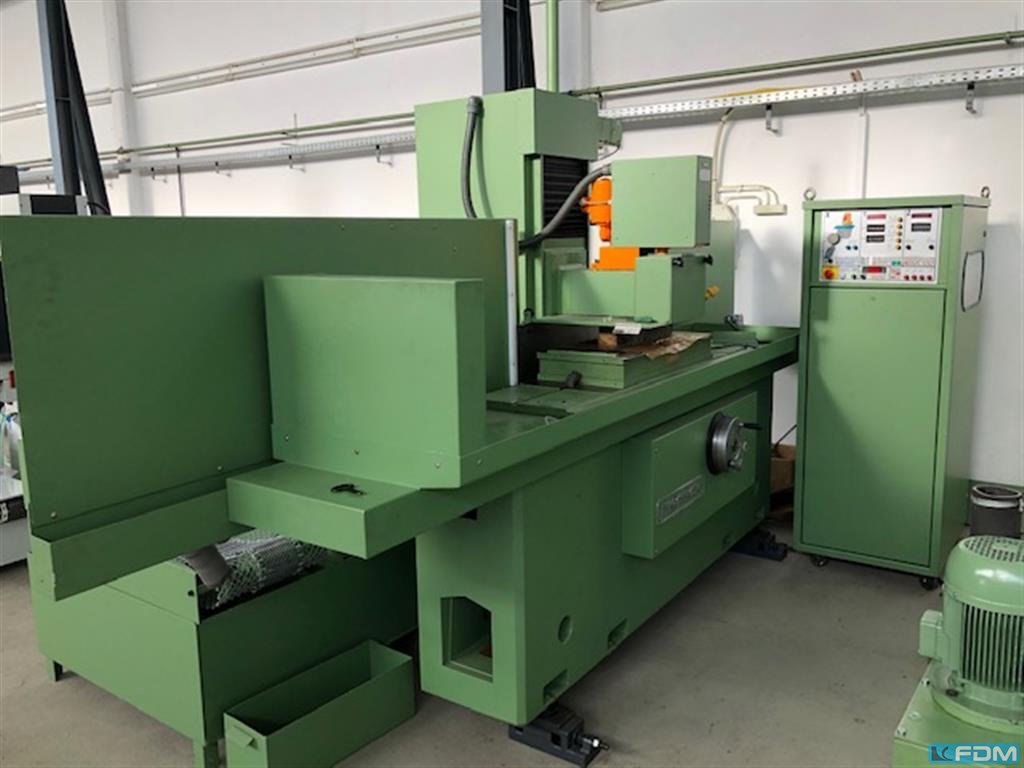

Gebrauchte/komplett überholte Flachschleifmaschine, Fabrikat ELB,
Type HK Orion 835 NPC-K, Maschinennr. 21617.0790

Überholungsumfang:

Maschine komplett zerlegt, alle Komponenten gründlichst gereinigt und auf komplette Funktionstüchtigkeit geprüft.
Alle Führungsbahnen neu eingeschabt auf Neumaschinengeometrie.
Verschleißteile ersetzt, defekte Komponenten repariert oder ersetzt.
Remontage der zerlegten Komponenten, kompl. Funktionsprüfung und interne Abnahme.
Maschine neu lackiert in Resedagrün RAL 6011.
Maschine in einwandfreiem, produktionsbereitem Zustand.

Geometrische Genauigkeit:

Gemessen nach der Überholung

X-Achse 800 mm Magnetplattenlänge mit Meßuhr, max. Abweichung 0,005 mm
Z-Achse 350 mm Magnetplattenbreite mit Meßuhr, max. Abweichung 0,004 mm

Spindelrundlauf: max. Maßabweichung 0,003 mm

Maschinenausführung und Zubehör:

- Maschinenbett aus MICRO-Granit (optimale Steifigkeit, hervorragendes Schwingungsverhalten, hohe thermische Stabilität, hohe Genauigkeit, verbesserte Dauergenauigkeit).
Die Führungsbahnen der X und Z-Achse sind in V-Flachform ausgeführt und Kunststoffbeschichtet (Turcit-B)

- vorwählbarer Senkrecht- und Quervorschub mit digitaler Anzeige für beide Achsen. Beschreibung als Anlage "Schleifprogramm NPC-K" beigefügt.

- Drehzahlregelung der Schleifspindel
Schleifspindelantrieb : 3,5 - 10,5 kW
Schleifspindeldrehzahl : 1000 - 3000 Upm

- Vollautomatisches Schleifprogramm mit digitaler Vorwahl des Werkstück Sollmaßes.

- Elektrischer Geradenabrichtapparat zum automatischen abrichten der Schleifscheibe, montiert über der Schleifscheibe.

- Automatische Schleifscheiben-Abrichtkompensation (Ein inkrementales Messsystem für die Vertikalachse und ein Messsystem für die Zustellung des Abrichtgerätes erfassen jede Bewegung der Schleifeinheit und die Abnutzung der Schleifscheibe. Diese Werte werden von der Steuerung kompensiert. Hauptvorteil dieser Steuerung ist das flexible Umstellen auf andere Dickenmaße und die hohe Abschaltgenauigkeit bei Erreichen des Sollmaßes).

- Elektro-Permanent-Magnet-Spannplatte 800 x 350 mm, mit feiner Querpolteilung.

- Magnetplattenversorgungsanlage mit Haftkraftregelung.

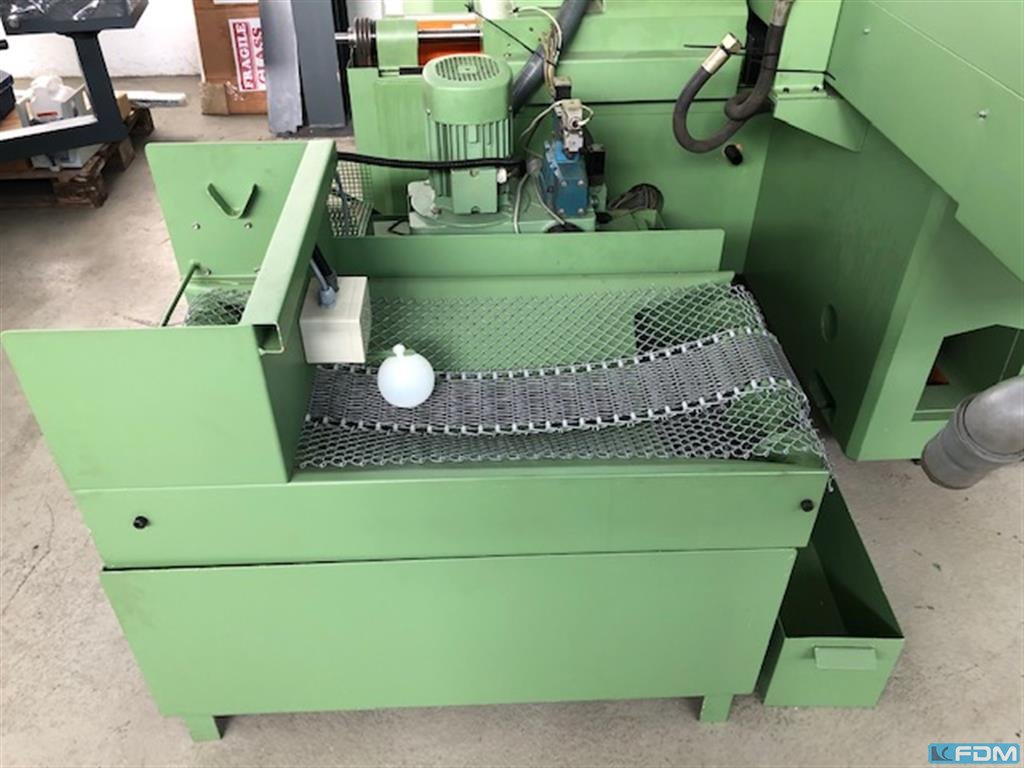

- Komplette Kühlmitteleinrichtung mit Papierbandfilter.

- Hydraulikanlage in moderner Monoblock-Bauweise, wartungsfreundlich ausgeführt und mit der Kühlmittelanlage verbunden (separater Behälter im Kühlmittelbehälter).

- 1 Stück Schleifscheibenflansch

- 1 Stück gebrauchte Schleifscheibe

- Komplette technische Dokumentation in deutscher Sprache

- Betriebsspannung 400/24 Volt, 50 Hz

- Installierte Leistung: 9 kW

Zahlung:
- 100% vor Verladung der Maschine

Gewährleistung: 06 Monate auf die Geometrie und die nachweislich eingebauten Neuteile. Keine generelle, gesetzliche Gewährleistung.

Bitte beachten Sie: Das Investitionsvolumen für eine überholte Flachschleifmaschine mit einer Schleiflänge von 500 mm und Schleifbreite von 250 mm fängt bei circa EUR 30.000,00 an. Entsprechend höher könnte es bei dieser Maschine sein. Bitte prüfen Sie, ob dieses Investitionsvolumen für eine hochpräzise und überholte Maschine in ihr Budget passt.
