Tischbohrwerk

Details

x-Weg:

3500 mm

y-Weg:

2500 mm

z-Weg:

1250 mm

w-Achse:

800 mm

Bohrspindelgeschwindigkeiten:

2500 U/min

Tischbelastung:

12 t

Durchmesser des Rundtisches:

1800 x 2200 mm

Anzahl der Plätze im Werkzeugwechsler:

60

Beschreibung

Zusätzliche Informationen:
• in den Jahren 2025 und 2026 generalüberholt
• Neuschmierung der Spindel und Einbau neuer Spindellager im Jahr 2025, durchgeführt von Technikern von TOS Varnsdorf
• 12 Monate Gewährleistung und Garantie auf die geometrische Genauigkeit

Reparaturumfang der X-, Z- und B-Achse

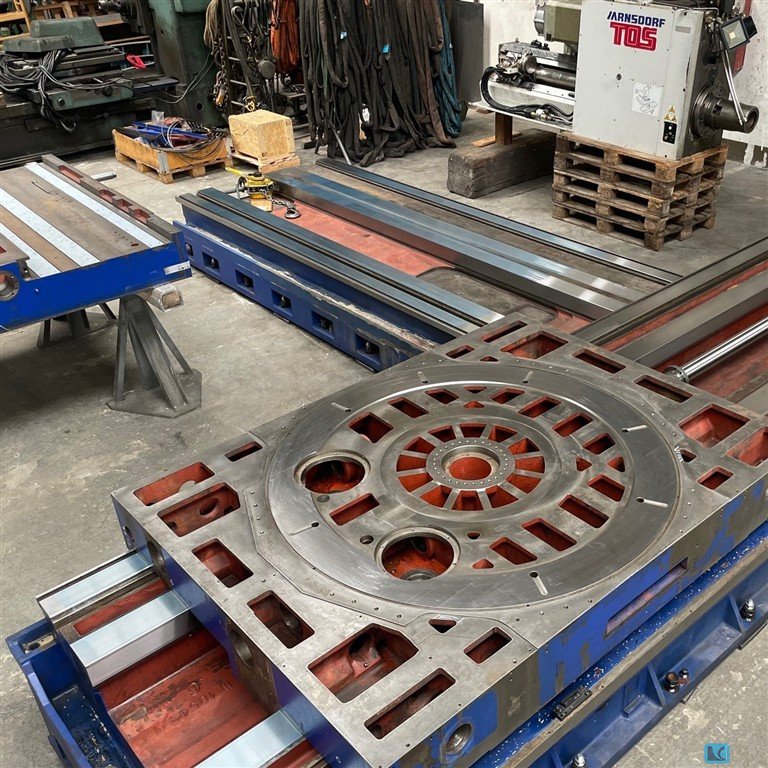

1.Komplette Demontage und Reinigung des Maschinenbetts der X- und Z-Achse sowie der B-Achse
2.Schaben der Führungsbahnen der X- und Z-Achse bei einem tschechischen Hersteller von horizontalen CNC-Bohrmaschinen
3.Entfernung der alten Auskleidung des Schlittens der X- und Z-Achse sowie der B-Achse
4.Verankerung des nachgeschliffenen Maschinenbetts der X- und Z-Achse
5.Neue, handgeschabte Auskleidung aus Biplast-V am Schlitten der X- und Z-Achse sowie aus neuem Biplast-V an der B-Achse
6.Einbau von Kugelumlaufspindeln, Linearmaßstäben und weiteren Bauteilen der X- und Z-Achse
7.Reinigung und gegebenenfalls Austausch verstopfter Zentralschmierungsleitungen
8.Prüfung aller Schmierstellen mit externem Schmieraggregat
9.Prüfung der geometrischen Genauigkeit mit einer am Ende der Kugelumlaufspindel befestigten elektrischen Handbohrmaschine
10.Neue Ölrillen in der Bi-plast V-Auskleidung
11.Neue Führungsabstreifer an den Führungsbahnen
12.Garantie für die geometrische Genauigkeit der X-, Z- und B-Achse gemäß der Genauigkeit einer brandneuen TOS Varnsdorf WHN(Q)13
13.Protokollierte Übernahme der verankerten und nivellierten X- und Z-Maschinenbetten – die Messung erfolgt mit einer digitalen Wasserwaage von Wyller, die Vorschübe des X- und Z-Achsen-Schlittens werden mit einer am Ende der Kugelumlaufspindel befestigten elektrischen Handbohrmaschine ausgeführt

Hebebühne für Bediener
Externe Werkzeugkühlung
Spindelklemmhalterung
