Internal and Face Grinding Machine

Details

internal diameter:

300 mm

grinding depth:

260 mm

swing diameter:

500 mm

spindle nose:

A2-5

workhead motor:

1,8 kw

max. workpiece weight:

50 kg

work piece spindle speed:

0-1000 U/min

workpiece length - max.:

300 mm

grinding wheel speeds:

20.000 1/min

grinding wheel motor:

3,75 kW

rapid speed:

8 m/min

positioning accuracy:

X/Y/Z: 0,001 mm

repeating accuracy:

X/Y/Z: 0,001 mm

3350x2250x1950 mm

Weight approx.:

5 t

Accerories

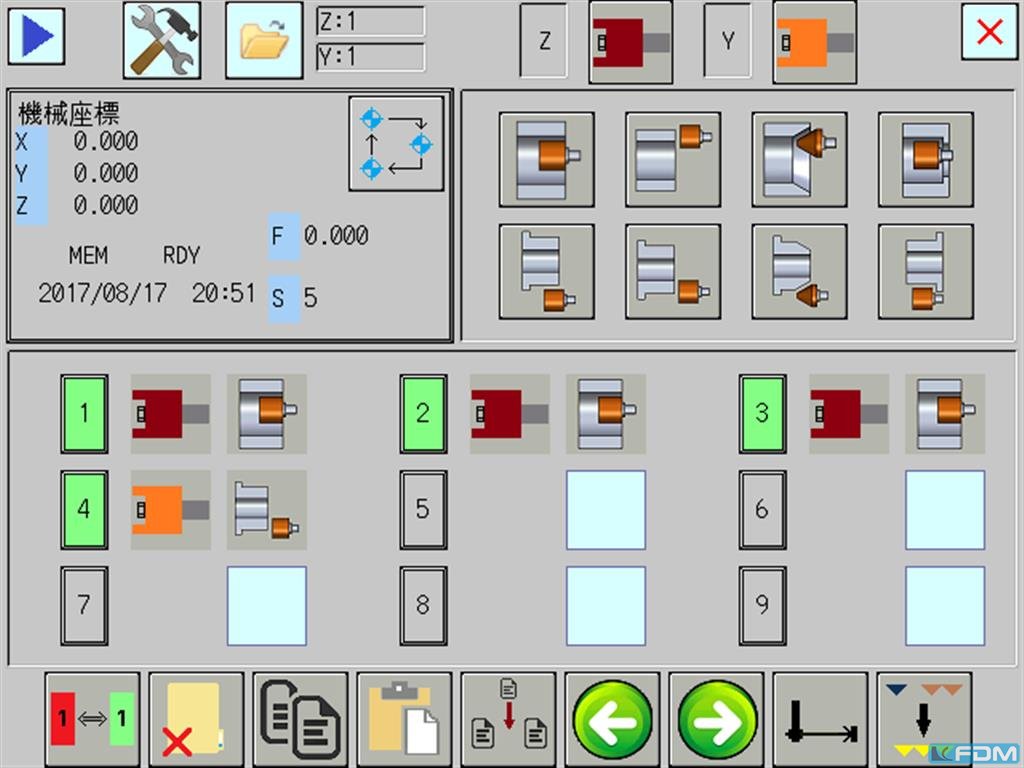

CNC controller:

FANUC CNC-Steuerung 0i T

Scales:

Heidenhain in der X-Achse mit 0,005mm Auflösung

servo spindle motor:

für Werkstückantrieb

frequency converter



3 jaw chuck Ø:

hydr. 200 mm

LED work light



coolant system:

140 l

in deutscher Sprache

fully enclosed

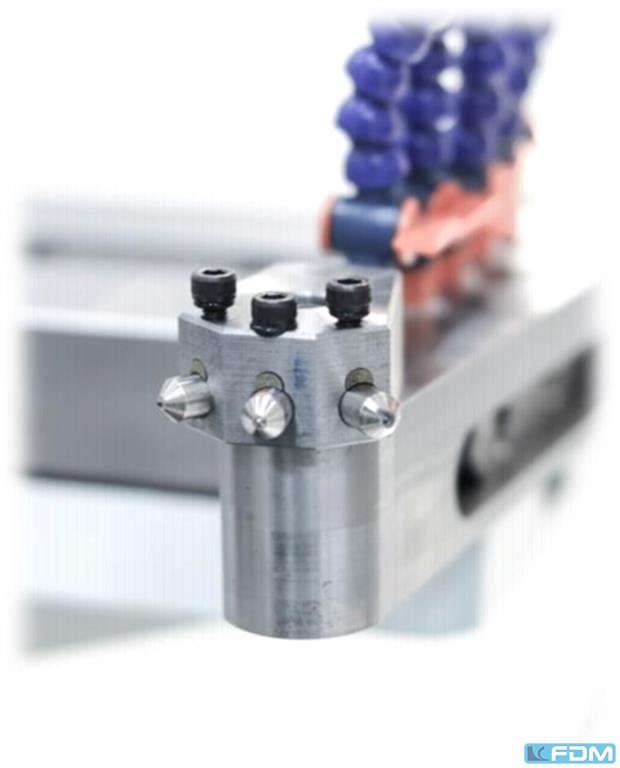

grinding wheel dresser



signal lamp





levellig elements



tool box



CE-design



INSTALLED OPTIONS:



spindle:

Eingebaute elektrische Schleifspindel 40.000 U/min mit Zubehör
; Minimale Drehzahl: 30.000 U/min.


Magnetic and paper filter :

Kühlmittelsystem mit Magnetabscheider & Papierfilter 60/min, 200L

Oil-coolant separator



air conditioner for cabinet



transformator
