Beschreibung

Leistung
·Max. Motorleistung: 30 kW
·Max. Motordrehzahl: 10.000 U/min
·Nenn-Drehmoment (Prüfstand): > 100 Nm
·Max. Bremsmoment: bis zu 122 Nm
·Max. Bremsleistung: bis zu 46 kW (Überlast)

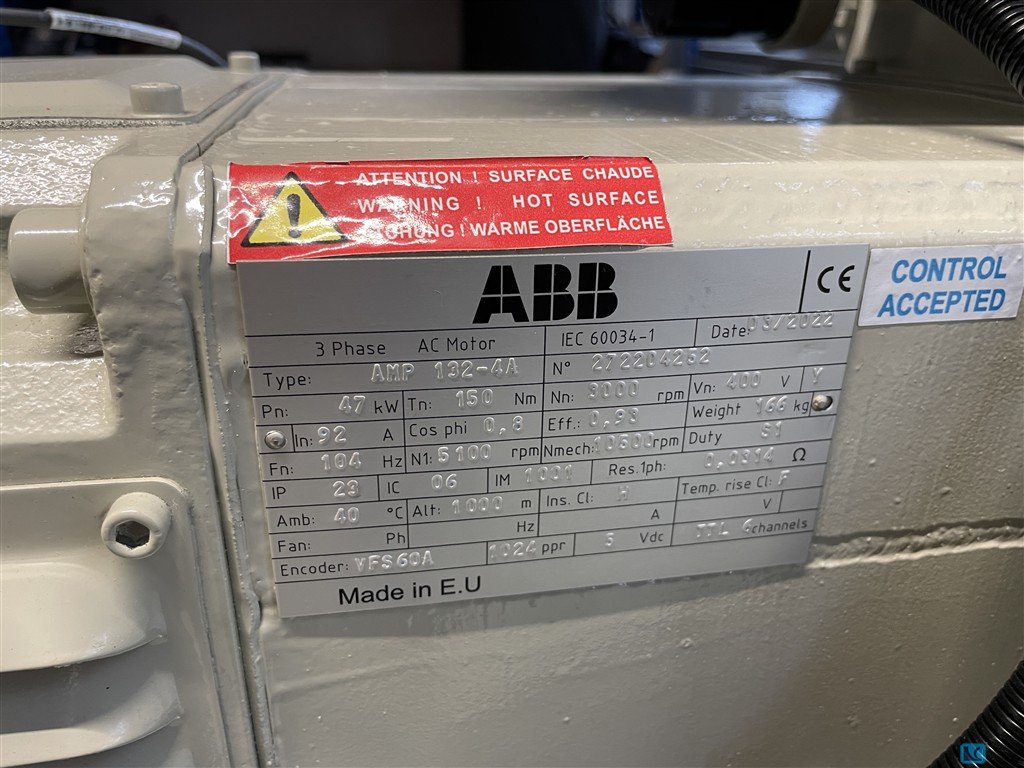

Dynamometer
·Typ: AC-Asynchron-Dynamometer, frequenzgesteuert
·Spannung: 360 V
·Kühlung: Zwangsbelüftung (IC06)
·Schutzart: IP23
·Isolationsklasse: F
·Drehzahlbereich: 0 – 10.000 U/min
·Dauerbetrieb: bis zu 40 kW (abhängig von der Drehzahl)
·Überlastfähigkeit: 1 min jede 10 min
Messsystem
Drehmomentmessung:
·HBM T12HP Drehmomentflansch
·Messbereich: 200 Nm
·Genauigkeitsklasse: 0,02
Drehzahlmessung:
·Inkrementalgeber, 1024 Impulse/Umdrehung
·Genauigkeit: ±0,01 U/min
Schwingungsüberwachung:
·Integrierter Vibrationssensor

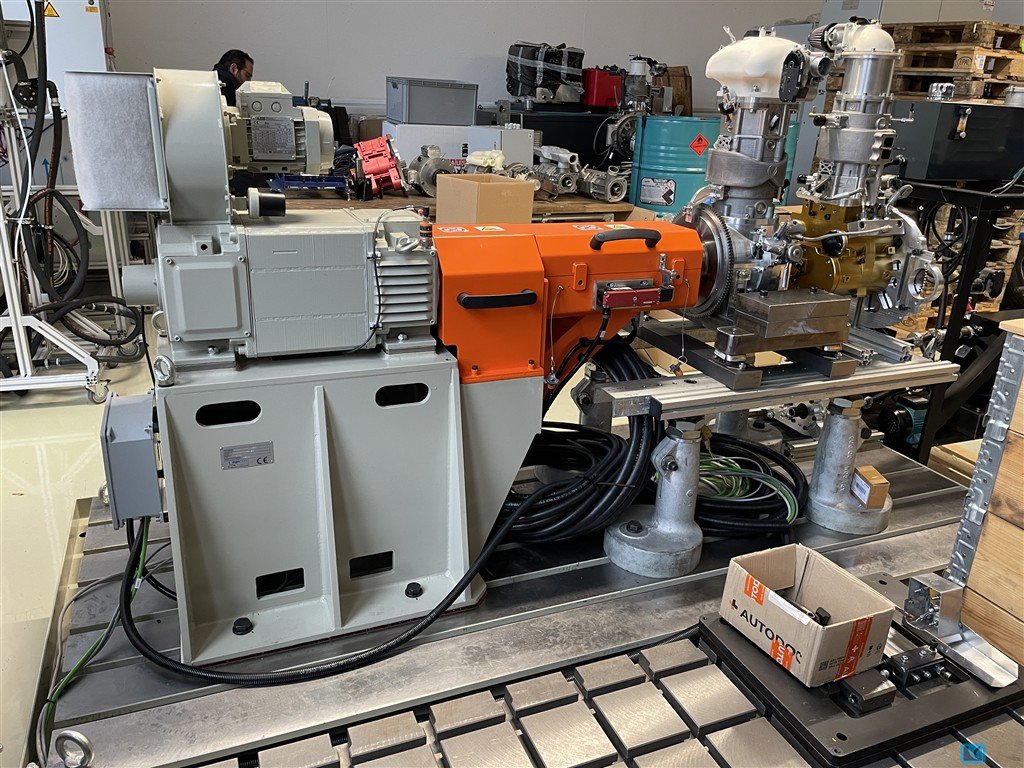

Mechanischer Aufbau
·Genutete Grundplatte mit Luftfederung (Bilz Luftfedern)
·Schwingungsgedämmter Prüfstand
·Motorlagerungssystem:
oEinstellbarer Aluminiumrahmen
oMax. Motorgewicht: 500 kg
·Kupplungswelle mit Schutzabdeckung und Verriegelung
·Drehmomentkalibriersystem mit zertifizierten Kalibriergewichten
Elektrik & Steuerung
·Stromversorgung:
o400 V / 50 Hz / 3-phasig (ca. 50 kVA)
o230 V / 50 Hz / einphasig (Steuerungssystem)
·Umrichter: ABB ACS880 regenerativer Umrichter (4-Quadranten-Betrieb)
·Steuerungssystem:
oAPICOM UIP 5000 Combo
oBetriebsarten: manuell, automatisch, Rampenmodus und Fernsteuerung
oTouchscreen-Bedienoberfläche
·Automatisierungssoftware: APICOM HORUS SE
Sicherheit
·Integriertes Not-Aus-System (SIL 2 / PL d)
·Sicherheitsverriegelungen für Kupplung und Prüfstand
·Überwachung von Überdrehzahl, Übertemperatur und Vibrationen
Betriebsbedingungen
·Umgebungstemperatur: 5 – 40 °C
·Relative Luftfeuchtigkeit: < 90 % (nicht kondensierend)
·Installationshöhe: bis zu 1.000 m
Typische Einsatzbereiche
·Forschung & Entwicklung bei Motoren
·Kleine Verbrennungsmotoren
·Generator- und Antriebsstrangtests
·Labor- und Prüfstandsbetrieb
