Format-, & Tischkreissaegen Schnittl. 2801-3300mm

Beschreibung

Vorführmaschine


Baujahr: 2017


Ausstattung und technische Daten:



Formatkreissägen Minimax si x - Komfortable und präzise Holzbearbeitung bei höchster Qualität für jeden Ausbildungs- und Handwerksbetrieb. Beidseitig um 46° schwenkbares Sägeaggregat. Programmierbare, elektrische Sägeblattverstellung


Steuereinheit mit elektronischer Anzeige für Sägeblattschwenkung und -anhebung

Graugusssägeaggregat garantiert

Verwindungssteifigkeit und vibrationsfreies arbeiten

Erleichterte Plattenaufgabe durch großen Besäumrahmen mit Laufrolle

Teleskoplineal mit 2 Profi-Klappanschlägen

Ausgezeichnete Schnittpräzision - Schiebeschlitten wird durch tausendfach bewährten Kugelkontaktsystem hochpräzise und leichtgängig geführt

Vorritzeinrichtung mit eigenem Antrieb ausgestattet und von außen leicht einstellbar

Sägeaggregat für Sägeblattdurchmesser von 400 mm

Vorritzsägeblatt mit einem Durchmesser von 160 mm

2-Positionen Sägeblattpendelschutz manell einstellbar

2 Sägeblattgeschwindigkeiten wählbar (Option)

Ablänganschlag mit Digitalanzeige (Option)

A 3-Ausführung


3-Achsen gesteuert

Motorischer Parallelanschlag mit elektronischer Positionierung

Beinhaltet:


Positionsanzeige über einen Encoder

Verstellung über Kugelumlaufspindel

stufenlose Einstellung über Schalter oder automatisches Positioniersystem

Inkrementalverstellungsmöglichkeit

Wegschwenkeinrichtung für Anschlag unter Tisch

Schnittbreite 1270 mm

Programmierte Bewegung der motorischen Verstellung und Schwenkung für Sägeaggregat

UP-Ausführung


Mit schwenkbarem Bedienpanel für maximale Flexibilität

X-Ausführung


Mit Compex Gehrungsanschlag zur schnellen und genauen Ausführung von Gehrungsschnitten mit automatischem Ausgleich der Anschlagsposition. (Längenausgleich)



Ausstattungsdetails:


Grauguss-Doppelwiegen-Sägeaggregat


Jetzt noch massiver, schwingungsfreier mit mehr Laufruhe

Null-Punkt-Schwenkung

Höhen- und bis 46° schrägverstellbar

Serienmäßig mit Vorritzaggregat und mit leistungsstarkem Industriemotor

Einfach und schnell


Programmierte Bewegung.

Die ?Ready? Steuerung ermöglicht die angetriebene und programmierte Bewegung der Sägeblatteinheit (ab Modell A3 auch den Parallelanschlag), was die Produktivität und die Arbeitsqualität erhöht

CompeX


Zur schnellen und genauen Ausführung von Gehrungsschnitten mit automatischem Ausgleich der Anschlagsposition

Null-Punkt-Schwenkung


Höhen- und bis 46° schrägverstellbar


Sägeblattpendelschutz mit Absaughaube (manuell einstellbar)


Aluminium-Schiebeschlitten


Mit tausendfach bewährtem hochpräzisen Kugelkontaktsystem

Staub- und schmutzunempfindlich durch minimalen Berührungspunkt zwischen Kugel und Trapezschiene

Dauerhaft leichtgängig

Optionen (nicht nachrüstbar, nur bei Bestellung Neumaschine)

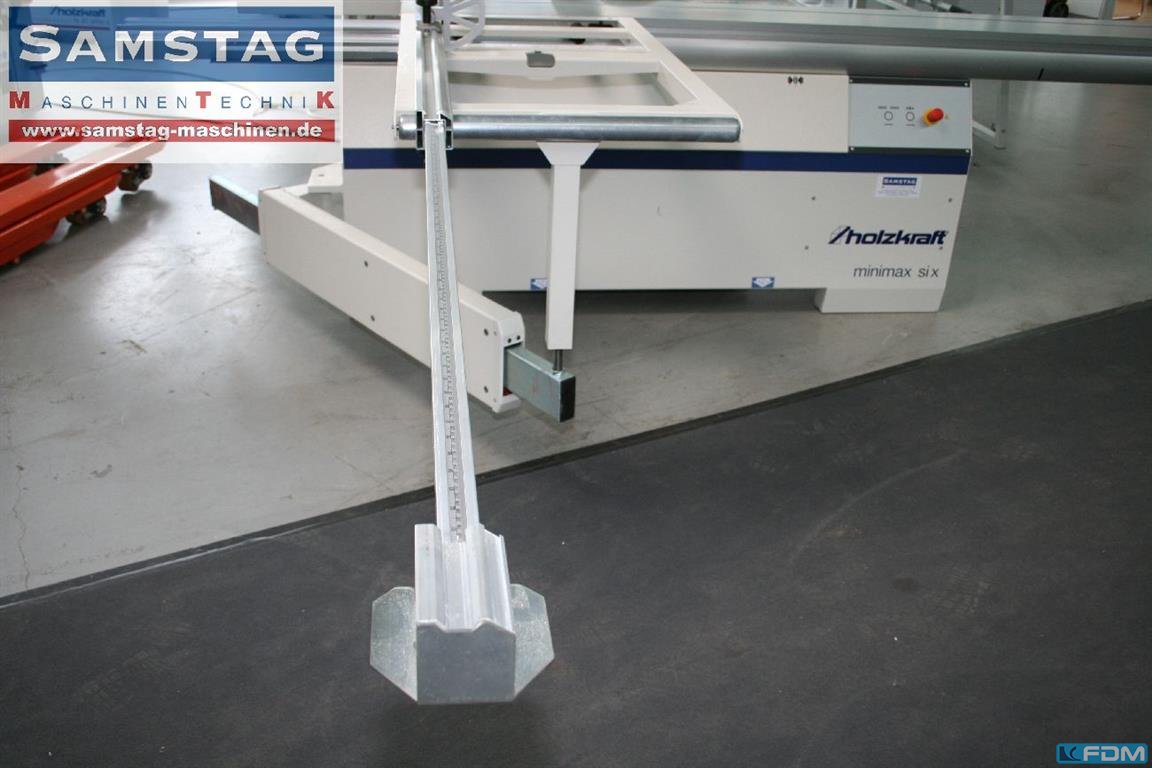

Ausleger mit winkelverstellbarem Teleskop- Ablänganschlag

Optional mit Gradrastereinteilung (Art.-Nr.: 5510403)

Längsanschlag mit 2 LCD-Anzeigen der Anschlagposition

2 Sägeblattgeschwindigkeiten


Die beiden Sägeblatt-Drehzahlen (3500 - 5000 min-1) werden von einem Inverter gesteuert

Lieferumfang:


Eloxierter Aluminium - Formatschiebeschlitten

Materialrolle am Ausleger

Säge-Parallelanschlag mit Rundstangenführung

Profiklappanschläge

Besäumschuh

Exzenterspanner

Griff für Schiebeschlitten

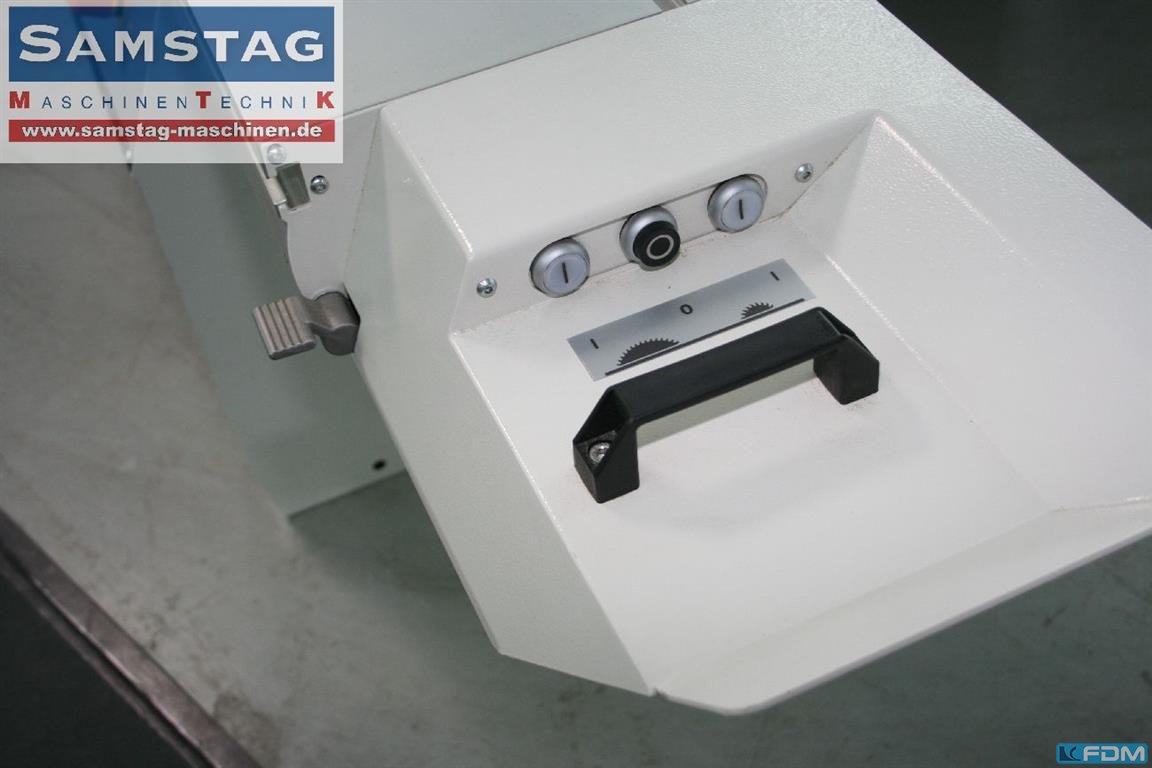

Ein-/Aus-Schalter am Schiebeschlitten

3-Achsensteuerung des

Parallelanschlags

Schwenkbares Bedienpanel

oben für maximale Flexibilität

?Compex? Gehrungsanschlag zur schnellen und genauen Ausführung von Gehrungsschnitten



Leistung Antriebsmotor


7 kW


Anschlussspannung


400 V


Phase(n)


3 Ph


Netzfrequenz


50 Hz


Besäumrahmenlänge


1200 mm


Besäumrahmenbreite


650 mm


Schnittbreite mit Parallelanschlag


1270 mm


Max. Ablängbreite links vom Sägeblatt


2600 mm


Formatschnitte


3200 mm


Sägeblattneigung


-46 - 46 Grad


Max. Schnitthöhe 90°


136 mm


Max. Schnitthöhe 45°


97 mm


Max. Schnitthöhe -45°


60 mm



Standort: Hochheim

Verfügbarkeit: Sofort
