Beschreibung

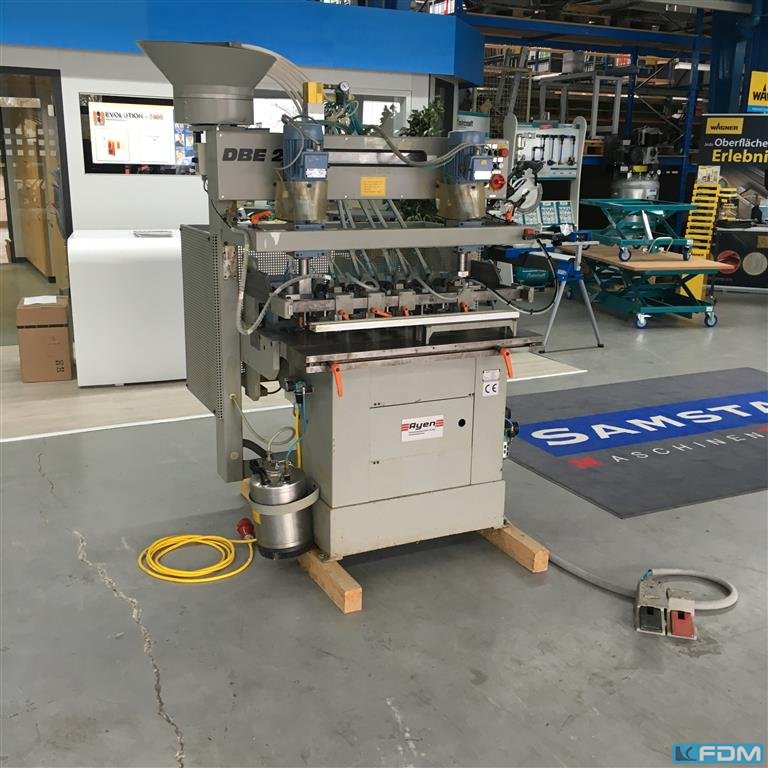

Gebrauchtmaschine, Bj. 1995


Elektroanschluss: 230/400 50 Hz

Leistung: 1,5 kW (2 PS)

Drehzahl Motor:2800 1/min

Bohrhub: 80 mm max.

Bohrtiefe: 45 mm max.

Luftverbrauch: 12 l/Takt

Absauganschluss: 106 mm

Betriebsdruck: 6 bar

Werkstückspannhöhe: 90 mm max.

Werkstückbreite: Schienen parallel 860 mm

Schienen seitlich unbegrenzt

Tischhöhe: 800 mm

Arbeitsbreite: 640 mm bei 21 Bohrspindeln

Volumen Leimbehälter: 7 l

Anzahl Bohrspindeln: 21

Spindelachsabstand: 32 mm

Einstellhöhe für Bohrbalken/Eintreibstation:

Max. 40 mm über Tischfläche

Anzahl Eintreib/Beleimstationen:

6- Spindelzahl: 21 Stk.

- Spindelabstand: 32 mm

- Arbeitsbreite bei 21 Bohrspindel: 640 mm

- Motor (Antrieb): 1,5 kW (2 PS)

- max. Bohrhub: 80 mm

- max. Bohrtiefe: 45 mm

- Anzahl der Eintreib/Beleimstationen: 8 Stk.




Dübellochbohren und Dübeleintreiben in nur einem Arbeitsgang

Taktzeit 5 - 7 s

21 Bohrspindeln, Rastermaß 32 mm

6 Eintreibstationen

Dübeldurchmesser 8 mm

Dübellängen von 25 bis 45 mm

Zum Bohren und Eintreiben in Rahmenteile genausogut geeignet wie in plattenförmige Werkstücke

Vier stabile, leicht über die gesamte Maschinentischbreite verschiebbare Werkstückspannzylinder

Serienmäßig angebaute Späneabsaughaube

Durch automatische Folgesteuerung nach einmaligem Startimpuls sind die Hände frei zur Werkstückhandhabung

Leimbehälter mit 7 Liter Füllvolumen

Hochdruck-Leimverdichter serienmäßig

Lochbeleimsicherheit durch in die Bohrung eintauchende Leimdüsen

Programm-Wahlschalter:

nur Bohren

Bohren und Leimen

Bohren, Leimen und Dübeleintreiben

Spülen

Leimventil und zugehörige Dübelübergabe sekundenschnell zu- oder abschaltbar

Bohrtiefe sekundenschnell einstellbar (max. Bohrtiefe 45 mm)

Dübelüberstand sekundenschnell einstellbar von 8 bis 25 mm (bei Dübellänge 45 mm)

Bohrbalken und Antriebsmotor im elektrischen Aussetzbetrieb geschaltet

Sensoren für Links-/Rechts-Kennung serienmäßig

Höheneinstellung mit digitaler Positionsanzeige

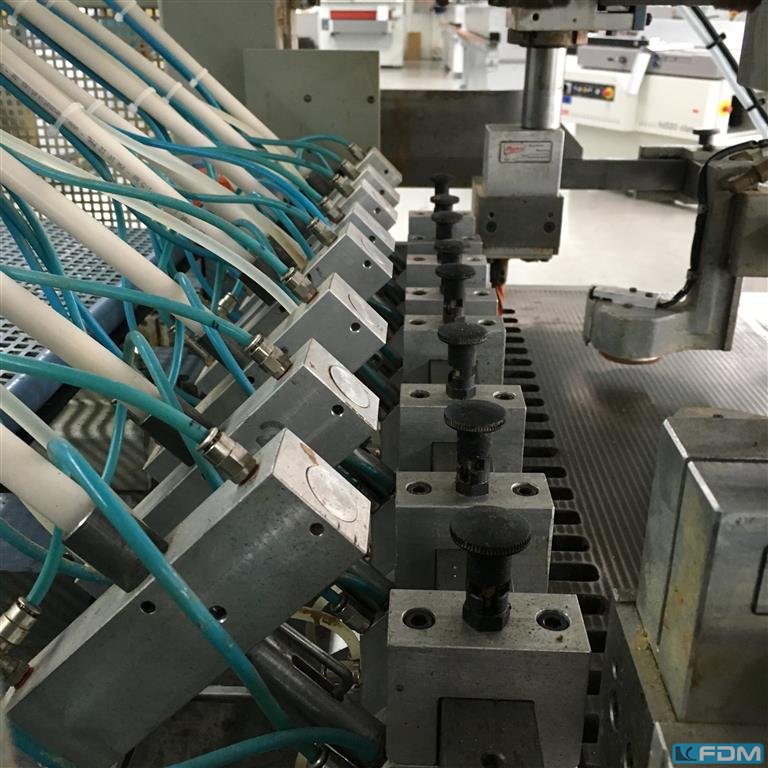

Serienmäßig sechs Eintreibstationen

Schwingförderer serienmäßig mit acht Auslaufkanälen

SPS-Steuerung mit serienmäßig 24 Ein- und 22 Ausgängen
