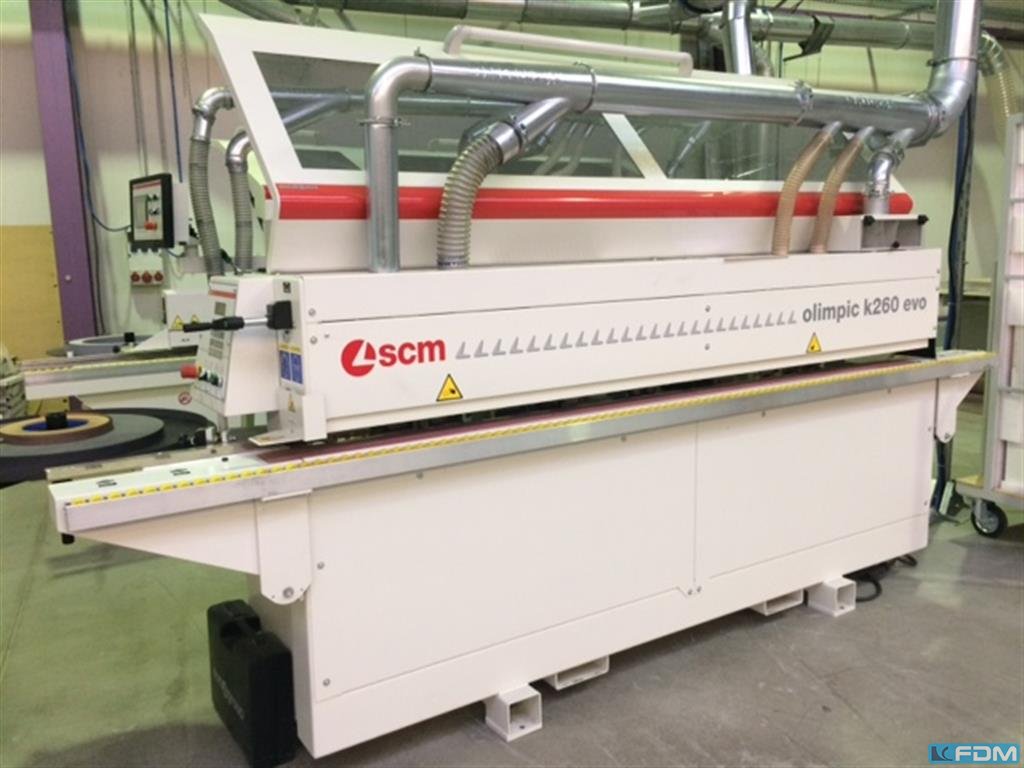

Kantenanleimmaschine

Beschreibung

(Listenpreis der Maschine 28.480,00€ zzgl. Dienstleistungen)


TECHNISCHE DATEN
- Vorschubgeschwindigkeit m/min 9
- Arbeitshöhe mm 8-60
- Kantenstärke mm 0,4-6
- Max. Anleimstärke Rollenkante mm 3
- Max. Abmessung des Kantenabschnitts mm² 135
- Drehteller Durchmesser mm 780
- Max. Übermass in Vergleich der Plattendicke mm 4 (2+2)
- Min. Plattenbreite (mit 210 mm min. Länge) mm 80
- Min. Plattenlänge (mit 100 mm min. Breite)
- mit Streifen- oder Rollenkanten max. 3 mm mm 140
- mit Massivhohlzkanten mm 200
- Min.Abstand zwischen aufeinanderfolgenden Platten mm 650
GRUNDAUSSTATTUNG
- Verstärktes Maschinengestell aus kaltgewalztem Stahl in einer Kastenkonstruktion
- Ausziehbare Auflagerollenbahn auf der ganzen Maschinenlänge
- Absaugstutzen
- Schutzhaube für Leimfeld und für Aggregate zur Endbearbeitung
- elektrische Anlage mit abschließbarem Hauptschalter und thermomagnetischem Motorschutzschalter
- Not/aus-Taster im Ein- und Auslauf
- Inverter für Elektrospindeln
- Die Maschine ist in Übereinstimmung mit den CE Sicherheitsvorschriften

ELEKTRONISCHE STEUERUNG "ORION-ONE"
- in ergonomischer Position im Maschineneinlauf
- verwaltet die Arbeitsaggregate über Encoder und Mikroprozessor
- Anzeige für die Kontrolle und Regulierung der Temperatur des Leimbeckens
- " Soft Touch" Druckknöpfe zum Starten / Stoppen der Arbeitsaggregate, mit Anzeige des Status über LED

PLATTENVORSCHUBSYSTEM
- Vorschubteppich (SCM Patent) aus Polyurethan, verstärkt mit innenliegendem Stahldraht für eine dauerhafte Steifigkeit und Standfestigkeit. Äußere Polyurethan-Schicht mit hohem Reibungskoeffizienten für ein optimales Führen der Werkstücke. Hohe Zugkraft, linearer und vibrationsfreier Plattenvorschub dank der synchronen Verzahnung in dem Teppich.
- der obere Druckbalken ist aus dickwandiger Stahlkonstruktion komplett mit zwei Reihen gelagerter Rollen und Schutzvorrichtung für die Druckrollen
manueller Hub des Druckwerkes mit automatischer Arbeitsaggregatespositionierung beim Wechsel der Plattenstärke
- mechanische Digitalanzeige für die Kontrolle der eingestellten Plattenstärke

VORFRÄSAGGREGAT IM EINGANG "RT-V"
- Es ist vor der Anleimeinheit angeordnet um die Plattenkante zu fräsen. Dadurch ergibt sich eine optimale Leimauftragfläche.
- Das Aggregat ist mit zwei zeitgesteuerten Hochfrequenzmotoren ausgerüstet, um Ausrisse zu vermeiden. Höhenverstellung der Werkzeuge durch dazu bestimmte Abstandhalter. Die Bündigfräsbearbeitung der Platte wird mit einer einstellbaren Abtragung ausgeführt und stellt die Anschlagsposition im Einlauf durch Digitalanzeige ein. Fräserpaar inklusive. Diese Werkzeuge haben eine relative kurze Schnittdauer. Es empfiehlt sich, für einen verlängerten Gebrauch das Vorfräsaggregat mit Diamantwerkzeuge auszurüsten.
- Maximale Abtragung mm 2
- Maximale Materialabtrag mm 3
- Motorleistung (je) kW 1,5
- Durchmesser Antriebswelle mm 30
- Werkzeugdurchmesser mm 100
- Werkzeughöhe mm 63
- Fräserdrehzahl U/min 9.000

LEIMAGGREGAT, AUFBRINGEN UND ANDRÜCKEN DER KANTE "VC-VM"
- Direkter Antrieb der Leimauftragswalze, mit Motor im unteren Teil der Maschine untergebracht
- Leimbehälter für Schmelzkleber, innen Teflonbeschichtet für einen leichteren Leimwechsel
- Auftragswalze für den Leimauftrag direkt an der Plattenkante
- Digitalthermostat für die Temperatureinstellung der aufgetragenen Leimmenge
- automatische Temperaturabsenkung, um die Überhitzung des Leimes bei zeitweiliger Nichtbenutzung der Maschine zu verhindern
- Vorrichtung für die Wiederverwertung von unverbrauchtem Kleber
- automatisches Aufbringen der Rollenkanten mit Kappmesser für Rollenkanten bis 3 mm
- automatisches Aufbringen der Streifenkanten
- Andruckrollen: 1+2 Rollen. Erste angetriebene Rolle mit Motor und Kupplung. Zweite und dritte Rolle konisch gegeneinander versetzt, um eine perfekte Kantenhaftung zu sichern. Alle Rollen mit mechanischer Druckeinstellung.
- Andruckrollenverstellung
- Drehteller
- Heizleistung kW 3,0
- Füllmenge Kg 1,5

KAPPAGGREGAT "K-2"
- Zwei unabhängige Hochfrequenzmotoren für Schnitt der überstehenden Kanten vorn und hinten. Pneumatische Schrägstellung der Sägeblätter (0-15 Grad) mit Positionierung über Schaltpult. -Es ist möglich Post/softformingkanten zu kappen.
- Motorverstellung auf PRISMENFÜHRUNGEN mit Kugelumlaufspindeln.
- Jeder Motor ist komplett mit Tastrolle für die genaue Sägeblattpositionierung in Bezug zur Schnittebene. Fräserpaar inklusive.
- Motorleistung kW 0,2
- Fräserdrehzahl U/min 12.000
-Sägeblatt Schrägstellung Grad 0-15

BÜNDIGFRÄSAGGREGAT "R-K"
- Mit zwei unabhängigen Hochfrequenzmotoren für Bündigfräsen oben und unten.
- Jeder Motor ist komplett mit vertikalen Tastrollen und horizontalen Tastrollen mit Gleitschuh, für eine perfekte Aggregatpositionierung.
- Schnelle und präzise Positionierung, dank der mechanischen Digitalanzeigen.
- Absaughauben.
- Das Aggregat ist komplett mit konischen Fräser (Winkel 15 Grad) mit Wendeplatten ausgestattet.
- Motorleistung (je) kW 0,55
- Fräserdrehzahl U/min 12.000

Freie Plätze für die folgenden Aggregate:
Ziehklingenaggregat (1)
Schwabbelaggregat oder Flächenziehklinge (1/2)


incl. folgender Zusatzausstattung:

Diamantenwerkzeug auf Vorfräsaggregat "RT-E" H=49 mm
Sie ersetzen die standard Werkzeuge.
D 100 H=49 Z 2+2
Max. Plattenhöhe = 45 mm

KiT zum Schnelwechsel des Leimbehälters
Schließt die Schnellauslösung des Leimbehälters und das zweifache Temperaturregelungssystem zur Verwaltung 2 Betriebstemperaturen ein.

"Nesting" Tastrolle für Bündigfräsaggregat R-K
Für die Plattenbearbeitung mit "Nesting" Arbeitszyklus.
Eine vertikale Tastrolle mit zwei drehbaren Kontaktpunkten wird am oberen Aggregat anstatt der serienmäßigen Tastrolle eingebaut

"Nesting" Tastrolle für Ziehklingenaggregat RAS-V
Für die Plattenbearbeitung mit "Nesting" Arbeitszyklus.
Eine vertikale Tastrolle mit zwei drehbaren Kontaktpunkten wird am oberen Aggregat anstatt der serienmäßigen Tastrolle eingebaut.

Fast Work Kit
Ermöglicht einen raschen Bearbeitungswechsel zwischen Dünnkante, Dickkante und Massivholz.

Dieser Kit beinhaltet:
- HM-aufgelötete COMBI Radiusfräser R 3 mm auf Bündigfräsaggregat anstatt der konischen Fräser
- Bündigfräsaggregat mit 3 pneumatischen Verstellungen zur Bearbeitung von 3 verschiedenen Kantenstärken
(z.B. Fasefräsen mit 0,4 mm dünnen Kanten, Bündigfräsen mit 3mm Radiuskante und Bündigfräsen mit Massivholz bis zu 6mm)
- Ziehklingenaggregat "RAS-V", zur Endbearbeitung der Kanten aus PVC/ABS ;
das Aggregat schließt ein:
* frontale und vertikale Tastrollen
* mechanische Digitalanzeigen und Einstellung über Feingewinde
* pneumatische Fernverstellung
* Fräserpaar R=3mm
* Absaughauben- und Spänefangkasten

Flächenziehklinge "RC-V"
Ermöglicht die rückstandlose Entfernung von eventuellen Leimrückständen auf der Platte und kleine Kantenüberschüsse.
Das Aggregat besteht aus:
- zwei Paar vertikale Tastrollen
- selbsteinstellenden Wendeplattenwerkzeugen
- zeitgesteuertem unabhängigem Einsatz des oberen und unteren Aggregats
- Blasdüsen zur Werkzeugreinigung
- Absaughaube

Werkzeugkit R=2 mm anstatt R=3 mm
Ersetzt alle Werkzeuge R=3 mm durch Werkzeuge R=2 mm
Sicherheitsvorschriften
Maße : 3800 x 800 x 1400 mm
Gewicht ca. 1500 kg
Masch.Nr. AB / 208452
Lagerort: Garbsen
