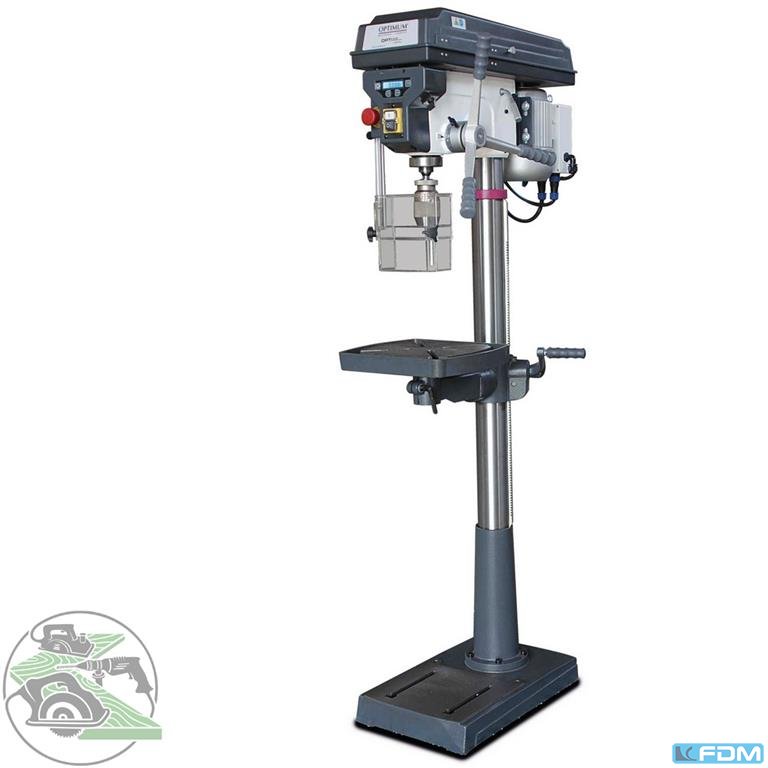

Säulenbohrmaschine

Beschreibung

400V/3 Ph
Nr. 3003030SET

Beschreibung:

Tisch- und Säulenbohrmaschinen mit Keilriemenantrieb
in neuen Design
Bedienungsfreundlicher Sicherheitsschalter nach IP 54 mit Unterspannungsauslöser und separatem
Not-Halt-Schlagschalter
Bohrtiefenanschlag
Präzise gearbeiteter, stabiler Bohrtisch mit diagona
verlaufenden T-Nuten und umlaufende Kühlwasserrinne
Höhenverstellung des Bohrtisches über Zahnstange
Bohrtisch ± 45° neigbar und 360° drehbar
Keilriemenabdeckung mit Sicherheitsschalter
Aluminium Druckguss-Pinolenhebel aus einem Stück
mit Softgrip- Griffen
Industriemotor
Präzisions-Spindelbohrung
Maschinenbedienung inklusive Sicherheitselektrik
in 24 V Gleichspannung
Schwere Ausführung der gesamten Maschine
GATES Qualitätsriemen
Rechts-/Linkslauf

Ausstattungsdetails:

Digitale Drehzahlanzeige und Digitale Bohrtiefenanzeige
Im Gehäuse integriert
Riemenantrieb
Hohe Laufruhe dank geschliffenem Vielzahn Mitnehmer
Beste Kraftübertragung durch Aluminium-Riemenscheiben
in Verbindung mit gezahntem GATES Qualitätskeilriemen

Technische Details:

Länge (Produkt) ca. 670 mm
Breite/Tiefe (Produkt) ca. 355 mm
Höhe (Produkt) ca. 1640 mm
Gewicht (Netto) ca. 85 kg
Leistung Antriebsmotor 0,75 kW
Elektrische Spannung 400 V
Phase(n) 3 Ph
Stromart ~
Netzfrequenz 50 Hz
Säulendurchmesser 80 mm
Bohrleistung Stahl (S235JR) 25 mm
Dauerbohrleistung Stahl (S235JR) 20 mm
Pinolenhub 85 mm
Spindelaufnahme MK3
Ausladung 210 mm
Drehzahlbereich 200 - 2440 min-1
Anzahl der Drehzahlbereiche 12
Bohrtisch Arbeitsfläche Länge 330 mm
Bohrtisch Arbeitsfläche Breite 290 mm
Bohrtisch T-Nuten Größe 14 mm
Bohrtischdrehung 360 Grad
Bohrtischneigung 45 Grad
Abstand Spindel - Bohrtisch max. 720 mm
Abstand Spindel - Maschinenfuß max. 1230 mm

Technische Daten:
Länge (Produkt) ca. 670 mm
Breite/Tiefe (Produkt) ca. 355 mm
Höhe (Produkt) ca. 1640 mm
Gewicht (Netto) ca. 85 kg
Leistung Antriebsmotor 0,75 kW
Elektrische Spannung 400 V
Phase(n) 3 Ph
Stromart ~
Netzfrequenz 50 Hz
Säulendurchmesser 80 mm
Bohrleistung Stahl (S235JR) 25 mm
Dauerbohrleistung Stahl (S235JR) 20 mm
Pinolenhub 85 mm
Spindelaufnahme MK3
Ausladung 210 mm
Drehzahlbereich 200 - 2440 min-1
Anzahl der Drehzahlbereiche 12
Bohrtisch Arbeitsfläche Länge 330 mm
Bohrtisch Arbeitsfläche Breite 290 mm
Bohrtisch T-Nuten Größe 14 mm
Bohrtischdrehung 360 Grad
Bohrtischneigung 45 Grad
Abstand Spindel - Bohrtisch max. 720 mm
Abstand Spindel - Maschinenfuß max. 1230 mm
Maschinenfuß Arbeitsfläche Länge 385 mm
Maschinenfuß Arbeitsfläche Breite 260 mm
Maschinenfuß T-Nuten Größe 16 mm
Maschinenfuß T-Nuten Anzahl 2
Maschinenfuß T-Nuten Abstand 170 mm
