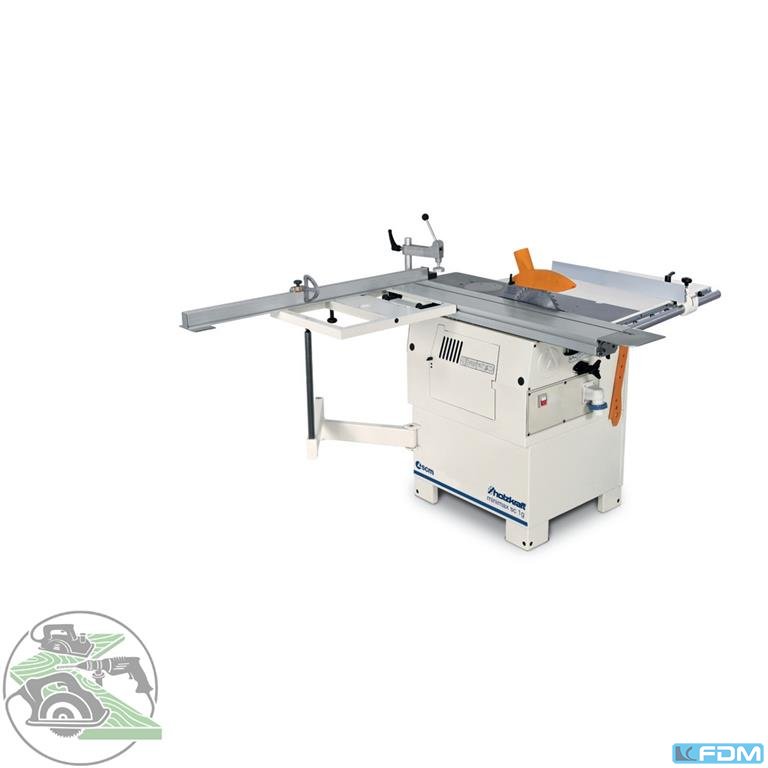

Formatkreissäge

Beschreibung

Der Arbeitstisch aus stark verripptem Grauguss und
das Untergestell aus geschweißtem Stahl garantieren
Verwindungssteifigkeit und vibrationsfreies Arbeiten
Hochwertige Maschine zum echten Einstiegspreis

Einzigartig in dieser Leistungsklasse:
- Format-Schiebeschlitten aus eloxiertem Aluminium für höchste
Schnittpräzision
- Schnittebene direkt am Sägeblatt
- Schwenkbares Sägeblattaggregat von 90 ? 45 °
- Tischausleger mit Ablänganschlag aus Aluminium und verstellbarer
Anschlagklappe für Platten und große Werkstücke
- Parallelanschlag mit Rundstangenführung und Feineinstellung
- Leistungsstarker Motor
- Hergestellt in Europa

Abmessungen und Gewichte
Gewicht (Netto) ca.    170kg
Anschluss Staubabsaugung
Absaugstutzendurchmesser     120mm
Absaugstutzendurchmesser Sägeblattschutz     60mm

Transportbreite     680 mm
Arbeitsbereich 1600 mm x 2300 mm
Platzbedarf      2613.5 mm x         2134 mm
Die angegebenen Maße bitte mit dem Platzbedarf addieren, um die für die Maschine empfohlene freie Aufstellfläche zu erhalten.
Die Maße berücksichtigen maximale Verfahrwege oder Nutzlängen

Elektrische Daten
Anschlussspannung     400 V
Antriebsmotor    1,8 kW
Phase(n)     3 Ph
Nennbetriebsart Antriebsmotor     S6
Stromart     AC
Einschaltdauer Antriebsmotor     40%
Netzfrequenz     50 Hz

Schiebeschlitten und Tisch
Formatschiebeschlittenl 1140 mm x 200 mm x 70 mm
Tisch 1024 mm x 224 mm x 900 mm
Kreissägeeinheit
Schnittbreite mit Parallelanschlag     700 mm
Max. Schnitthöhe 90°     67mm
Max. Ablängbreite links vom Sägeblatt     1200 mm
Max. Schnitthöhe 45°     40mm
Besäumlänge     1200 mm
Durchmesser Sägeblatt     250mm
Sägeblattneigung     90 - 45°
Drehzahl Sägeblatt     3900min¯¹

Lieferumfang

Tischverbreiterung
Eloxierter Aluminium-Formatschiebeschlitten
Parallelanschlag mit Rundstangenführung und Feineinstellung
Aluminium-Klappanschlag
Exzenterspanner

Art.-Nr. 5504113
