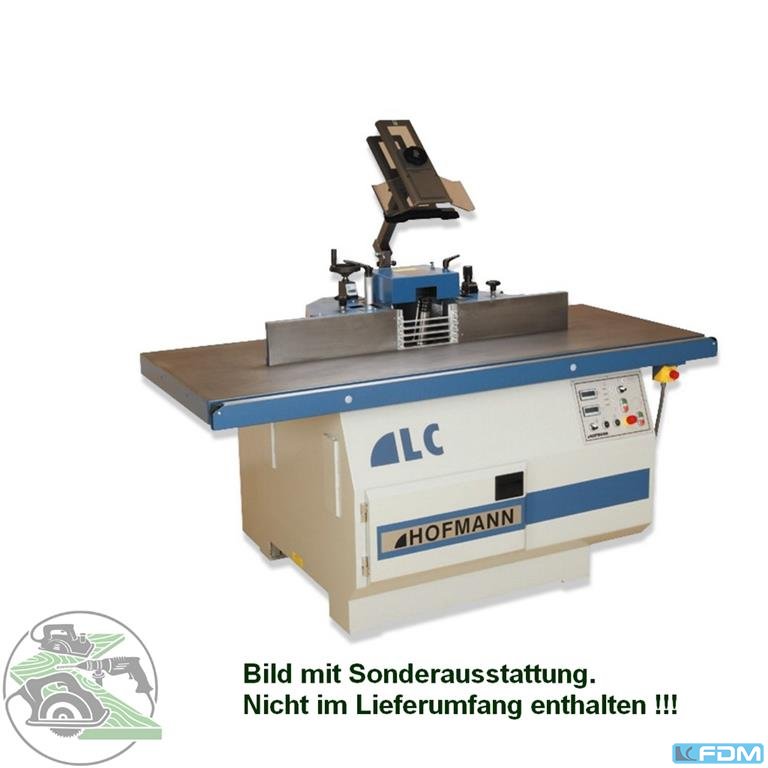

Schwenkspindelfräse

Beschreibung

- NEU -
Fabrikat Hofmann
Typ TFS 107


- Tischgröße 1.200 x 815 mm; Maschinenhöhe 890 mm
- stark verrippter Gusstisch, feinst gehobelte Oberfläche
- Tischringe Ø 262 / 220 / 160 / 115 mm -
Werkzeug Ø 250 / 200 / 140 / 100 / 65 mm
- Feste Frässpindel, Fräsdorn Ø 30 mm inkl. Schnellspannmutter "fix"
für den schnellen und konfortablen Werkzeugwechsel ohne
Spindelblockierung; Aufspannlänge 140 mm
- Elektrische Höhenverstellung der Frässpindel im Eil- und Schleichgang
bis ca. 145 mm; LED-Anzeige auf 0,1 mm genau,
mit Umschaltmöglichkeit Absolut- / Kettenmaß
- Elektrische Schwenkverstellung der Frässpindel von - 45,5° bis + 45,5°
im Eil- und Schleichgang; LED-Anzeige auf 0,1 mm genau
- 4 Drehzahlen 3.000 / 4.500 / 6.000 / 9.000 über Stufen-Riemenscheibe
- Drehzahlanzeige an der Schalttafel
- Drucktastenschaltung mit elektronischem Sanftanlauf und
elektronischer Brems (verschleißfrei)
- Schaltertafel übersichtlich im Maschinenständer integriert
- Fräsanschlag Typ 2601 Basic mit Gesamtverstellung über Handrad nach Skala
und Feineinstellung der Einlaufbacke über Zylinderdrehknopf nach Skala
auf 0,1 mm genau; inklusive Multiplex-Anschlagbacken
- Maschinensteckdose CEE-16A 6h, abgesichert, mit Stecker für Vorschubapparat;
Ein- und Austaster in der Schaltertafel
- Maschine wartungsarm
- 2 Absaugstutzen Ø 120 mm; am Anschlag und unterhalb des Tisches montiert;
Mindestluftmenge 24 m3/min bei 370 pa
- Elektrische Ausrüstung nach VDE / EN 60204 und EN848-1 mit Hauptschalter,
NOT-AUS-Schlagtaster, Motor-, Wicklungs- und Unterspannungsschutz,
Kontakt zum Ansteuern der Absaugung
- Zubehör: HOFMANN Frässchutz "Centrex", Bogenfrässchutz FRS 95 zum Fräsen
am Anlaufring mit Absaugstutzen, Bedienwerkzeug, Fettpresse, Bedienungsanleitung

Technische Daten:
Tischbreite 815 mm
Tischlänge * 1.250 mm
Maschinenhöhe 890 mm
Tischringe D 252/206/105/66 mm
Schwenkbereich - 45,5° bis + 45,5°
Frässpindel D * 30 mm
Aufspannlänge * 140 mm
Höhenverstellbereich Spindel bis 145 mm
Motorleistung * 7,5 kW
Drehzahlen 3.000/4.500/6.000/9.000 U/min.
Absaugstutzen (2 Stück) D 120 mm
Mindestluftstrom 1440 m3/h
Gewicht 850 kg
Bautiefe gesamt 1095 mm

* Angaben im Standard, optional erweiterbar

ab Werk
