CNC-Bearbeitungszentrum

Details

Verfahrwege (X,Y,Z):

3000x2100x190 mm

Anzahl der Spindeln senkrechter Bohrkopf:

1 St.

Beschreibung

Beschreibung
Arbeitsbereich 3000x2100 mm
z-Achse 190 mm
Verfahrgeschwindigkeit 50 m/min.
Arbeitsgeschwindigkeit 50-5000 mm/min

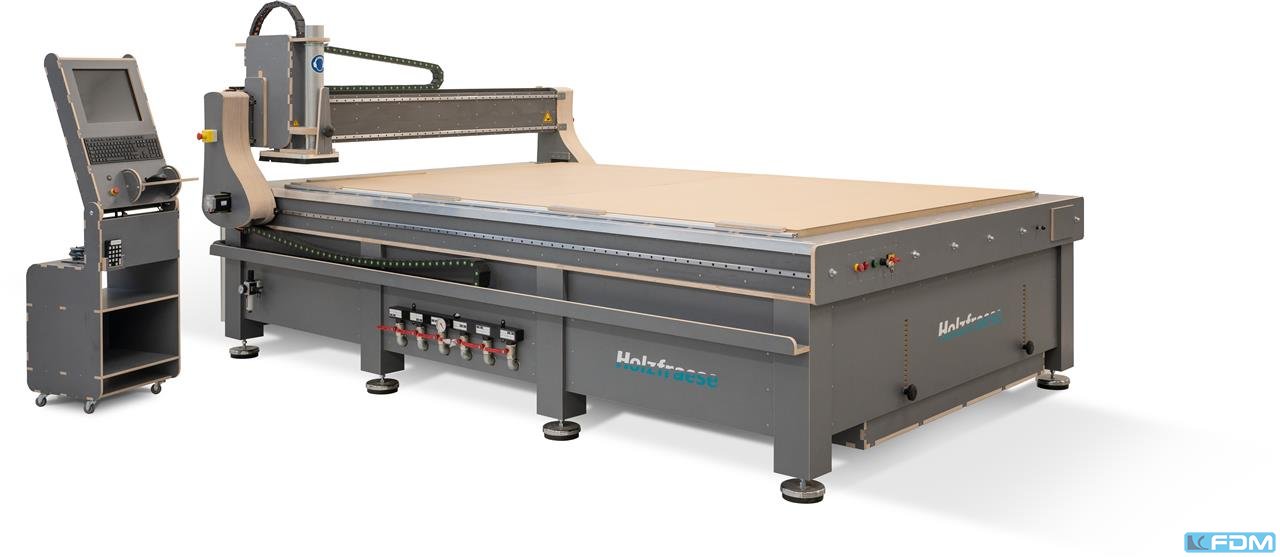

Koskisen Grau bestehend aus einem Frästisch (X-Achse), einem Portal (YAchse),
einer Z-Achse und einem Untergestell verfüllt mit Polymerbeton.
Fräsbett in 19 mm MDF als Opferplatte
Mechanikset bestehend aus Profilführungen KPF-S 20 inkl. Wagen.
Kugelumlaufspindel, für die Z-Achse.
Präzisionszahnstangen, mit einer Verzahnungsqualität 8.
Profilschienen für die Anbringung der Endschalter.
Alle Teilelemente montiert, vorgeschmiert inkl. Probelauf.
Maschinenfüße, verstellbar.
Hochleistungsfett zum Schmieren, der Führungswagen.
Steuerungsset bestehend aus Planetengetriebe, mit einer Untersetzung
von 1:5. Schrittmotoren mit 9,2 NM, 6,0 A.
Hochleistungsendstufen mit je 80 V, einem 70 V Netzteil und Ringkerntrafo,
komplett vormontiert im Schaltschrank. Sensoren für jede Achse. Steuerleitungen für den
direkten Anschluss an die Maschine.
Leerrohre und Energieketten zum Schutz der Leitungen.
Bürstendichtungen als Staubschutz.
Schutzeinrichtung CE-konform durch mitfahrende Absaugvorrichtung.
Hochfrequenzspindel mit 2,2 KW, inkl. Überwurfmutter, Frequenzumrichter,
Netzfilter, Bremswiderstand, sowie Spannzangenset.
21,5 Zoll Monitor als Einbaumonitor, inkl. Mini PC mit Windows 10, CAD
Software Rhino 7.0, G-Code Generator Estlcam, Steuerungssoftware
Beamicon2, sowie Maus und Tastatur, vorinstalliert in einem ergonomischen Pult.
(EMPFEHLUNG: Die Datenübertragung sollte per USB-Stick erfolgen, da ansonsten bei
automatischen Updates der Betriebsablauf gestört werden könnte.)
Werkzeuglängensensor zur Ermittlung der Werkzeuglänge und Änderung der aktiven Nullpunktverschiebung.
Testlauf im Werk. Schaltrelais zur automatischen Ansteuerung der vorhandenen Absauganlage.

folgende Optionen sind in der Maschine bereits enthalten:

Vakuumtisch
Pneumatik-Einheit zum klemmen der Werkstücke in den Tischöffnungen
Tischöffnung quer am Ende der Maschine inkl. Höhenverstellung
Tischöffnung längs mit Verstellung in der langen Version für Kantenbearbeitung bis 2100mm!!!!

zzgl. Wartungspaket im Systainer
zzgl. Werkzeugset im Systainer bestehend
zzgl. Vorfracht
zzgl. Aufstellung/Inbetriebnahme/Schulung
