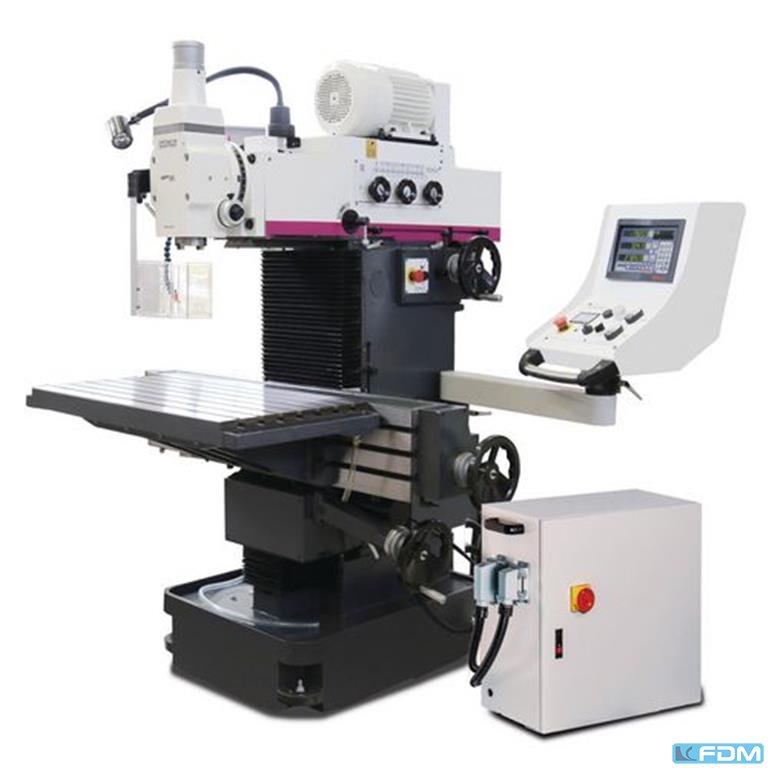

Werkzeugfräsmaschine - Universal

Details

x-Weg:

600 / 560 mm

y-Weg:

480 / 440 mm

z-Weg:

385 / 345 mm

Antriebsdrehzahl Eilgang:

X/Y/Z: 50 - 800 min-1

Antriebsdrehzahl Vorschub:

X/Y/Z: 50 - 450 min-1

Eilgang:

X/Y/Z: 10 - 800 mm/min

Vorschub:

X/Y/Z: 10 - 600 mm/min

Tischgröße:

900 x 500 mm

Abstand Spindel / Tisch:

min. 130 - max. 530 mm

T-Nuten:

7 Stk. / 14 mm

T-Nuten - Abstand:

63 mm

Spindelaufnahme:

ISO 40 DIN 2080

Gesamtleistungsbedarf:

5,4 kW

Maschinengewicht ca.:

1,45 t

Raumbedarf ca.:

1,61 x 1,82 x 1,9 m

Beschreibung

SONDERPREIS

Verfahrweg:
X-Achse manuell: 600 mm
Y-Achse manuell: 480 mm
Z-Achse manuell: 385 mm
X-Achse automatisch: 560 mm
Y-Achse automatisch: 440 mm
Z-Achse automatisch: 345 mm

Vertikalspindel:
Ausladung: 185 mm
Drehzahlbereich: 30 – 2250 min¯¹
Anzahl der Drehzahlbereiche: 18
Anzugsstange: M16
Drehbereich Fräskopf Z - X Ebene: ± 90 °
Pinolenhub: 120 mm

Bohr-Fräsleistung:
Messerkopfgröße max.: 100 mm
Schaftfräsergröße max.: 25 mm
Bohrleistung Stahl (S235JR): 32 mm
Dauerbohrleistung Stahl (S235JR): 28 mm

- Vielseitiger Anwendungsbereich
- Hervorragende Dämpfungseigenschaften und Stabilität des Maschinengestells
- Alle Führungen gehärtet und präzisionsgeschliffen und durch Keilleisten nachstellbar
- Schwalbenschwanzführung in der X-und Y-Achse
- Automatischer Vorschub in X-, Y- und Z-Achse, stufenlos einstellbar
- Kugelumlaufspindeln in allen Achsen
- Schwenkbares und übersichtlich angeordnetes Bedienpanel mit integrierter digitaler Positions- und Drehzahlanzeige
- Massiver Kreuztisch, groß dimensioniert und präzise oberflächenbearbeitet mit 5 T-Nuten
- Kühlmitteleinrichtung
- Groß dimensionierte Handräder mit Skala
- Maschinenlampe
- Ruhiger Lauf
- Kreuztischumhausung
- Schutz vor Spänen und Kühlmittel
- Klappbar, dadurch optimal zugänglicher Arbeitsraum
