Plattenbohrwerk - Horizontal

Details

Spindeldurchmesser:

160 mm

x-Weg:

4000/6000/8000/10000/12000/14000/16000 mm

y-Weg:

2000/2500/3000/3500/4000 mm

z-Achse:

1200 mm

w-Achse:

700 mm

Spindelkonus:

50 SK/BT

Spindeldrehzahl max.:

3000 U/min

Spindelmotor:

37/51 kW

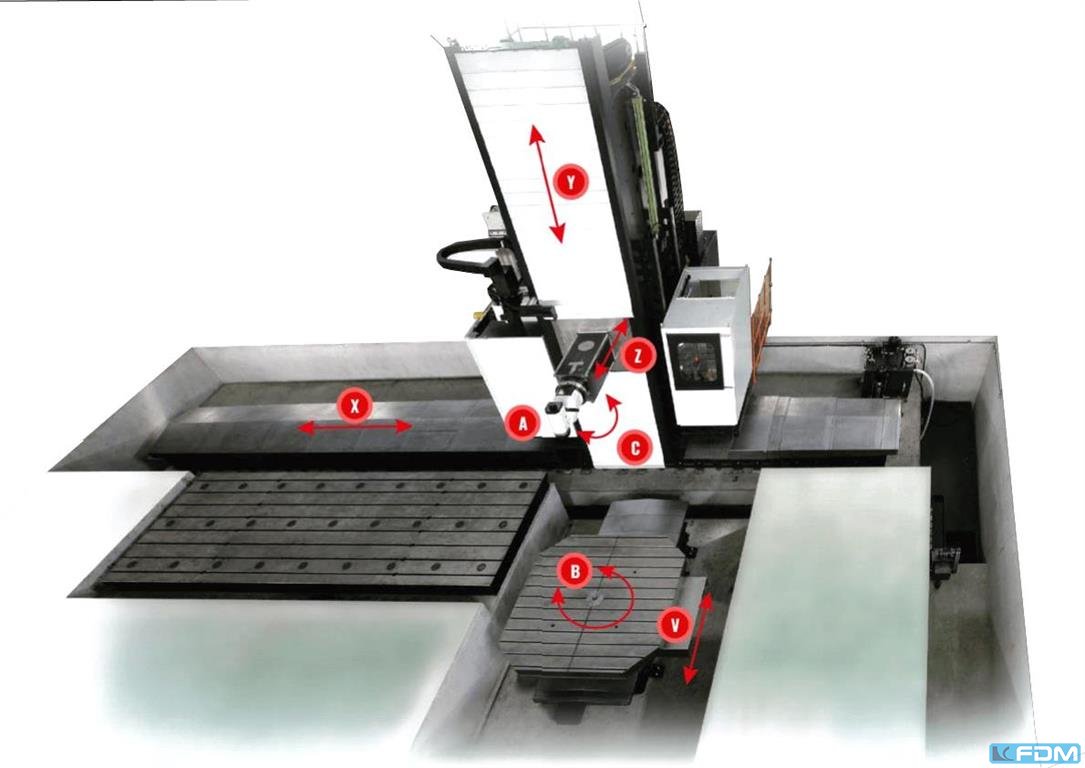

Vorschübe:

X/Y/Z/W: 10 / 10 / 10 / 8 / 5  m/min

Eilgangsgeschwindigkeit:

X/Y/Z/W: 20 / 20 / 20 / 10 / 5  m/min

Drehmoment an der Spindel:

3.300  Nm

Stößelquerschnitt:

460x520 mm

Tischbelastung:

30 t

Tischgröße:

2500x2500 mm

Tischverfahrweg:

1500 mm

Maschinengewicht ca.:

FBM-160 mit X=4m: 80 t

Positioniergenauigkeit:

0.032/1000 mm

Wiederholgenauigkeit:

0.018/1000  mm

Zubehör

CNC Steuerung:

Siemens/Fanuc/Heidenhain

CE-Ausführung



Technische Dokumentation in deutscher Sprache



Europäische Elektrik



Kugelrollspindel in den Achsen



Spindellagerung



Beschreibung

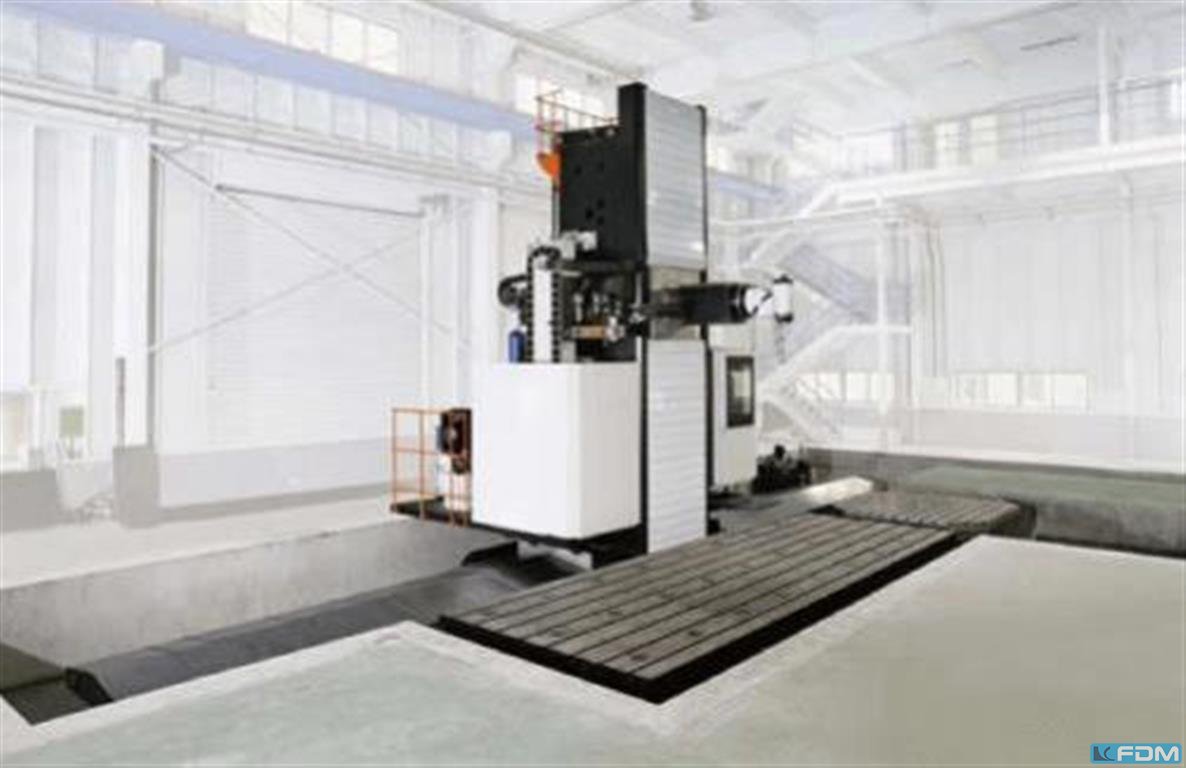

Fabrikneues CNC gesteuertes Plattenbohrwerk mit CNC Steuerung von Siemens/Fanuc/Heidenhain. Alles wesentlichen Komponenten von namhaften Herstellern wie Siemens, SKF, FAG, Heidenhain, Igus uvm.

Neu entwickelte FB-Serie
Praktisch für eine Vielzahl von Fertigungsanwendungen
Modulare Anordnung
Mit einer Vielfalt von Optionen für noch mehr Produktivität und Anwendungsvielfalt

Maschinen-Layout:
·Extra-breite Flachführungen mit "heavy-duty"-Rollenführungen für Schwerzerspanung
·Hohe Tischbelastbarkeit
·Hochpräzisionstisch
Spindel:
·hochgenaue und hochsteife Spindellagerpaare von SKF
·Konstant-Temperatur-Ölkühlung und thermisches Spindel-Kompensationssystem
·Optimierte Stützweite, um ein starres Spindelsystem zu gewährleisten
·Abnehmbare Spindelhülse

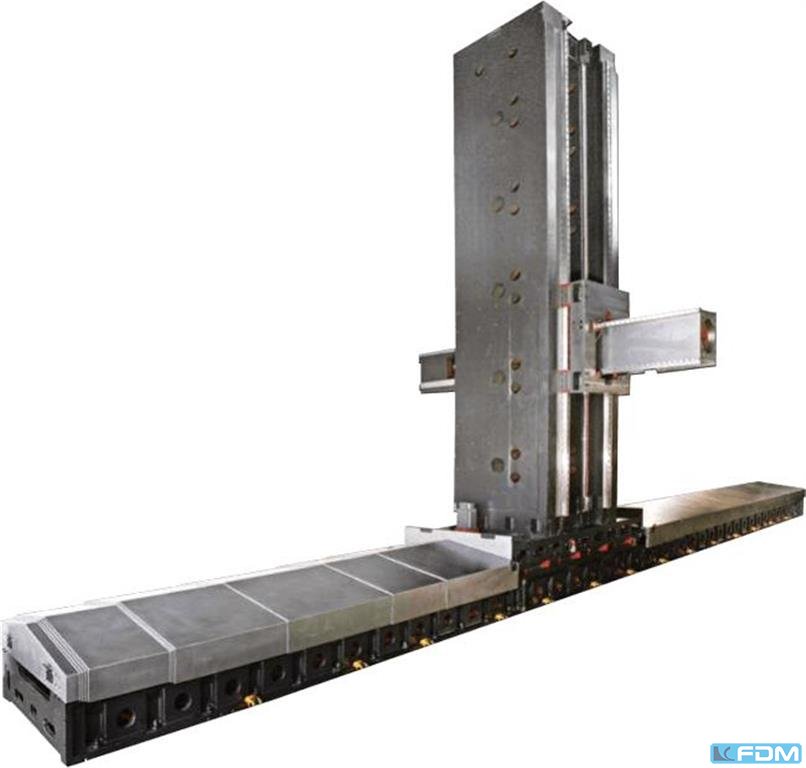

Ständer:
·Hochwertiges Sandharz Gusseisen aus eigener Gießerei
·Zweifache Wärmealterung für eine stabile Präzision
·Das FEA-Optimierungsdesign sorgt für hohe Steifigkeit
·Breite Führungsschienen für schwere Fräs- und Bohrarbeiten
·Große Querschnittssäule

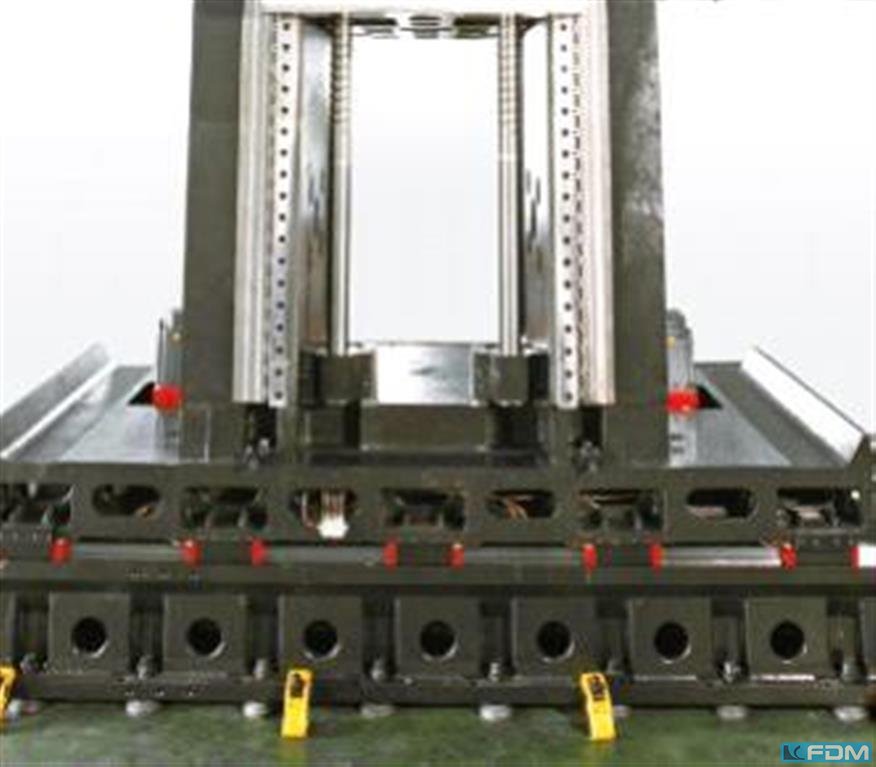

Maschinenbett:
·Schweres, veripptes Maschinenbett
·Zweifache Wärmealterung für eine stabile Präzision
·Das FEA-Optimierungsdesign sorgt für hohe Steifigkeit
·Wälzkörper von INA
·Führungsbahnen sind mit Teflon beschichtet

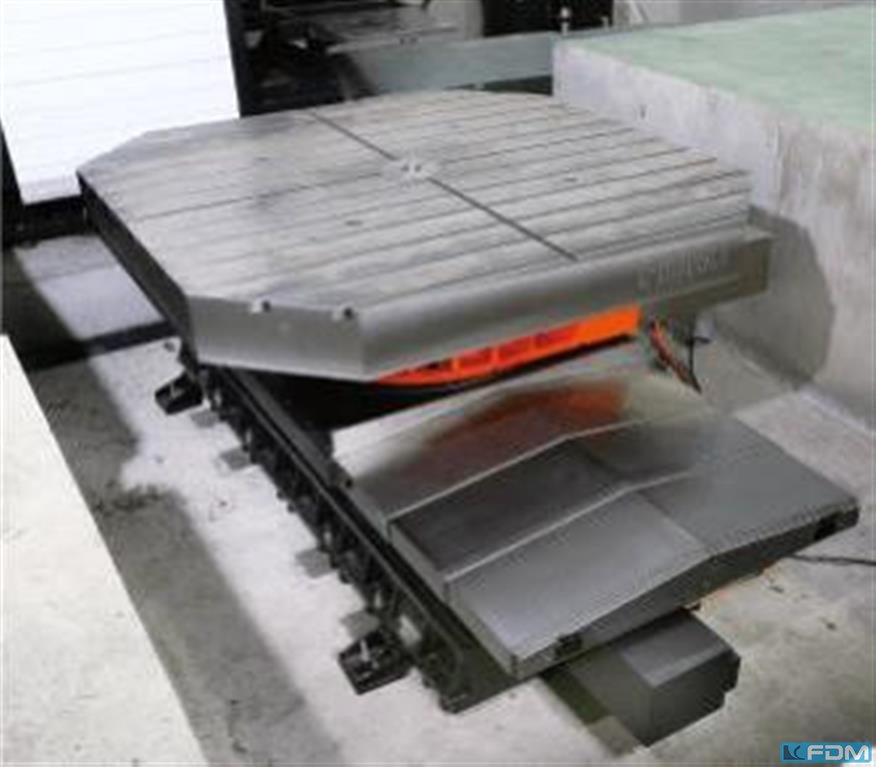

Tisch:
·Präzisions-Kugelrollspindel (Deutschland Rexroth) treibt die X-Achse an
·B-Achse verwendet ein hochpräzises Doppelritzel, um Getriebe-Spiel zu eliminieren und die Übertragungsgenauigkeit zu gewährleisten
·Glasmaßstäbe mit hoher Genauigkeit - (HEIDENHAIN)
·Winkelgeber (HEIDENHAIN)
·B-Achse mit kraftvoller hydraulische Klemmung
·B Drehachse beinhaltet: Servomotor, Schneckengetriebe, Doppelritzel und Getriebe-Struktur.
Antriebssystem:
·hochpräziser C3 Kugelgewindetrieb von Rexroth, die Doppelmutter ist vorgespannt und sorgt somit für hohe Genauigkeit
·Importieres Synchronriemengetriebe - sorgt für robuste Antriebskraft
·Kupplungen von KTR (BRD) für höchste Zuverlässigkeit


Weitere Technische Daten und Zubehör, gemäß Anlage.

Wir haben diese Maschine auf Lager und kurzfristig lieferbar. Fragen Sie uns danach! Die Reisekosten für die Besichtigung werden Ihnen natürlich beim Kauf angerechnet.


Profitieren Sie auch von den günstigen Leasing- und Mietkaufkonditionen der ABC Leasing. Fragen Sie uns danach. Natürlich erhalten Sie von uns auch die Lieferung frei Haus, Montage/Inbetriebnahme und betriebsfertige Übergabe sowie Steuerungs-Schulung.

Option

Glasmaßstäbe
CNC Steuerung von
Werkzeugvermessung
Werkstückvermessung
CNC-Rundtisch
diverses Fräs- und Bohrwerkzeuge
diverse Spindelmotoren und Getriebe
diverse manuelle und CNC-Fräsköpfe
Erweiterung der Verfahrwege
größerer Arbeitstisch
