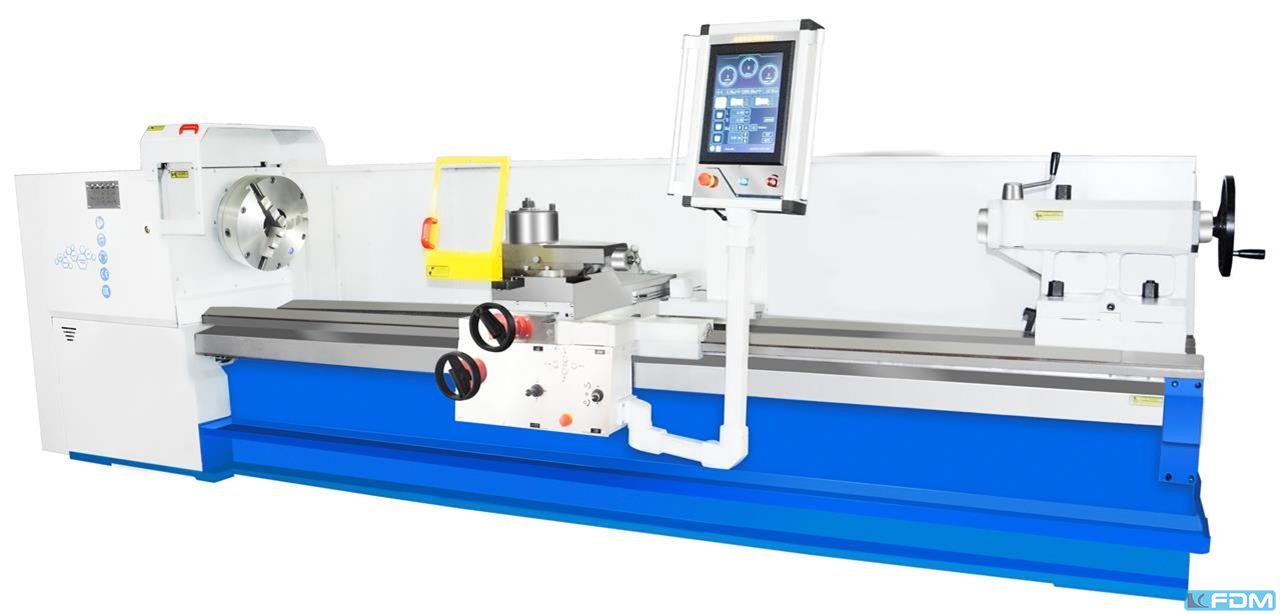

Drehmaschine - zyklengesteuert

Details

Modell:

Smart T-4 Smart T-5 Smart T-6

Drehdurchmesser:

400 mm500 mm630 mm

Drehlänge:

1000 mm1000/1500/2000 mm1500/2000/3000 mm

Steuerung:

SPS

Bettbreite:

400 mm

max. Umlaufdurchmesser über Querschlitten:

210 mm300 mm380 mm

Spindelaufnahme:

A-6 A-8 (A-11 opt.) A-11

Spindelbohrung:

50 mm80 (104 opt.) mm104 (130 opt.) mm

Spindeldrehzahl:

30-2500 1/min20-2000 1/min20-2000 1/min

mit konstanter Schnittgeschwindigkeit:

und stufenloser Drehzahl

Getriebestufen:

3-stufig

Futtergröße:

200 mm250 mm315 mm

Eilgang X/Z:

2/4 m/min

Reitstockpinolendurchmesser:

75 mm75 mm80 mm

Reitstockpinolenhub:

150 mm

Reitstockpinolenaufnahme:

5 MK

Frequenzgeregelter Drehstrommotor:

5,5 kW7,5 kW11 kW

Maschinengewicht ca.:

2000 kg2100/2300/2650 kg2480/2830/3530 kg

Raumbedarf ca.:

s. Anlage mm

Zubehör

elektronische Handräder



automatisches Kühl-Schmiersystem



Bedienwerkzeug



Kühlmitteltank



schwenkbares Bedienelement



Technische Dokumentation in englischer und deutscher Sprache



LED-Arbeitslampe



stufenlose Drehzahlregelung



Werkzeughalter:

4 fach

Kühlmittelspritzschutz auf der Rückseite



LCD Touchscreen mit integrierter SPS Steuerung



Servomotoren



feste Spitze



Futterschutz mit elektrischer Verriegelung



Späneschutz am Obersupport



CE und Konformitätserklärung



Spänewanne (herausnehmbar)



3-Backenfutter Ø:

200 f. T-4 /250 f. T-5 / 315 f. T-6 mm

Beschreibung

***Der angezeigte Sondernettopreis bezieht sich auf das Modell Smart T500x2000 mit Zyklen, Touch-Steuerung und Standarzubehör und ist nur für die ersten drei Maschinen gültig!!***


Fabrikneue Zyklendrehmaschine fürs manuelle Drehen inkl. einfacher Zyklenunterstützung (ohne Programmierkenntnisse) fürs autom. Drehen von AD/ID/Gewinde/Konus

MERKMALE DER MASCHINE:

·Modernste Antriebstechnik in Verbindung mit einem einzigartigen Bedienkonzept ermöglichen es einem konventionellen Dreher, Drehteile mit z.B. Kegeln, Radien, Gewinden und Hinterschneidungen schnell und einfach zu fertigen - einfacher, schneller, präziser und effizienter denn je.
·Einfache Bedienung mit den Fingerspitzen: Der 15" große, farbige LED-Bildschirm in Industriequalität mit integrierter Bedienerführung erleichtert die Auswahl der Drehparameter und ersetzt die manuelle Bedienung der Handgriffe. Schnelle Drehergebnisse ohne Programmierkenntnisse und somit höhere Produktivität: in der Zwischenzeit kann sich der Bediener um andere Themen kümmern!
·Einmalige Einstellung, automatischer Schnittzyklus: Neben der Beibehaltung aller Funktionen einer konv. Drehbank, ermöglichen elektrische Handräder eine einfach manuelle Bearbeitung.
·Perfekte Kombination aus hoher Geschwindigkeit und hohem Drehmoment, die eine präzise Bearbeitung ermöglicht: Getriebe mit hohem Drehmoment, vier Schaltstufen, maximale Spindeldrehzahl 1000 U/min.
·Konstante Oberflächengeschwindigkeit (CSS): Die CSS-Funktion kann beim Schneiden der Stirnfläche gewählt werden, und die Spindeldrehzahl wird entsprechend erhöht oder verringert, während das Werkzeug zugeführt wird.


Weitere Technische Daten und Zubehör, gemäß Anlage.

Profitieren Sie auch von den günstigen Leasing- und Mietkaufkonditionen der ABC Leasing. Fragen Sie uns danach. Natürlich erhalten Sie von uns auch die Lieferung frei Haus, Montage/Inbetriebnahme und betriebsfertige Übergabe sowie Steuerungs-Schulung.

PS: jetzt kurze Zeit GRATIS mit 50%-Werkzeuggutschein von KENNAMETALL

Option

Lünetten
Multifix Werkzeughalter
Planscheibe
weiteres Zubehör auf Anfrage
