Bettfräsmaschine - Universal

Details

x-Weg:

3500 mm

y-Weg:

1000 mm

z-Weg:

1000 mm

Tischgröße:

2300 x 900  mm

Werkstückgewicht:

3500 kg

Antriebsleistung - Spindelmotor:

22 kW

Spindelkonus:

50 ISO

Spindeldrehzahlen:

4000 U/min

Raumbedarf ca.:

6114 x 5070 x 2803  m

Maschinengewicht ca.:

14 t

Zubehör

CNC Steuerung:

Heidenhain TNC 530

Universalfräskopf m. hyd. WKZ-Klemmung



Handrad elektronisch



Beschreibung

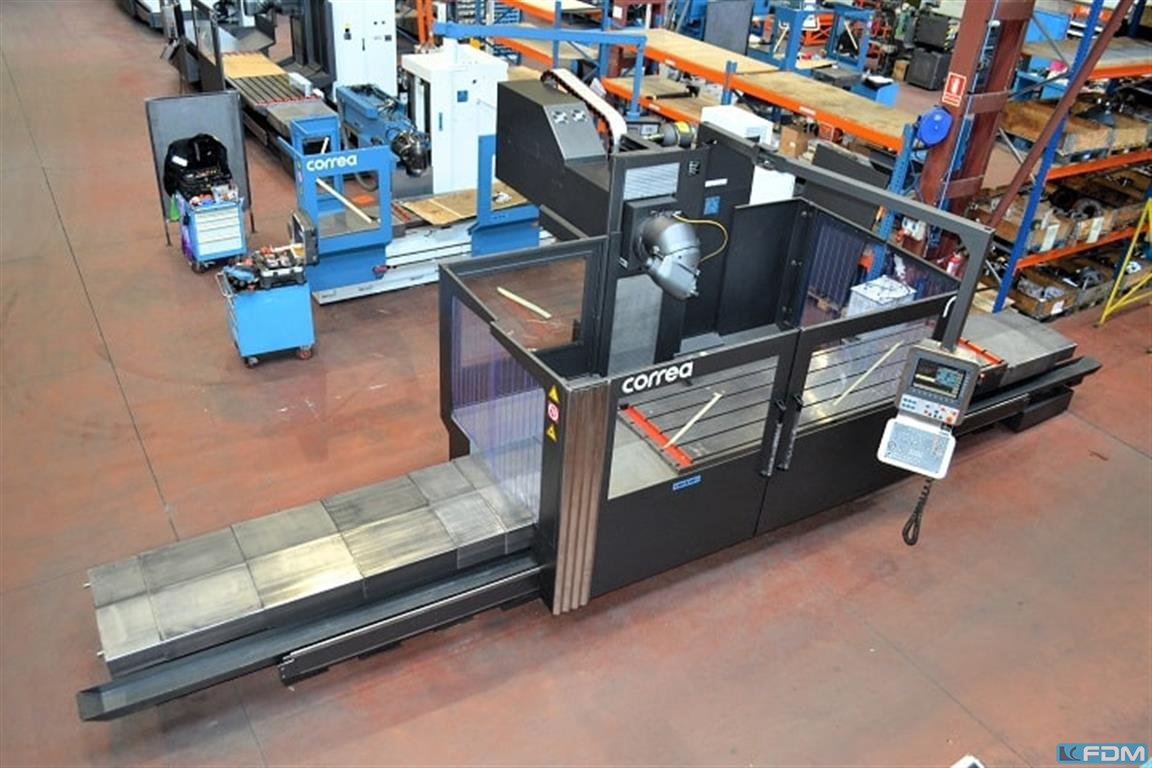

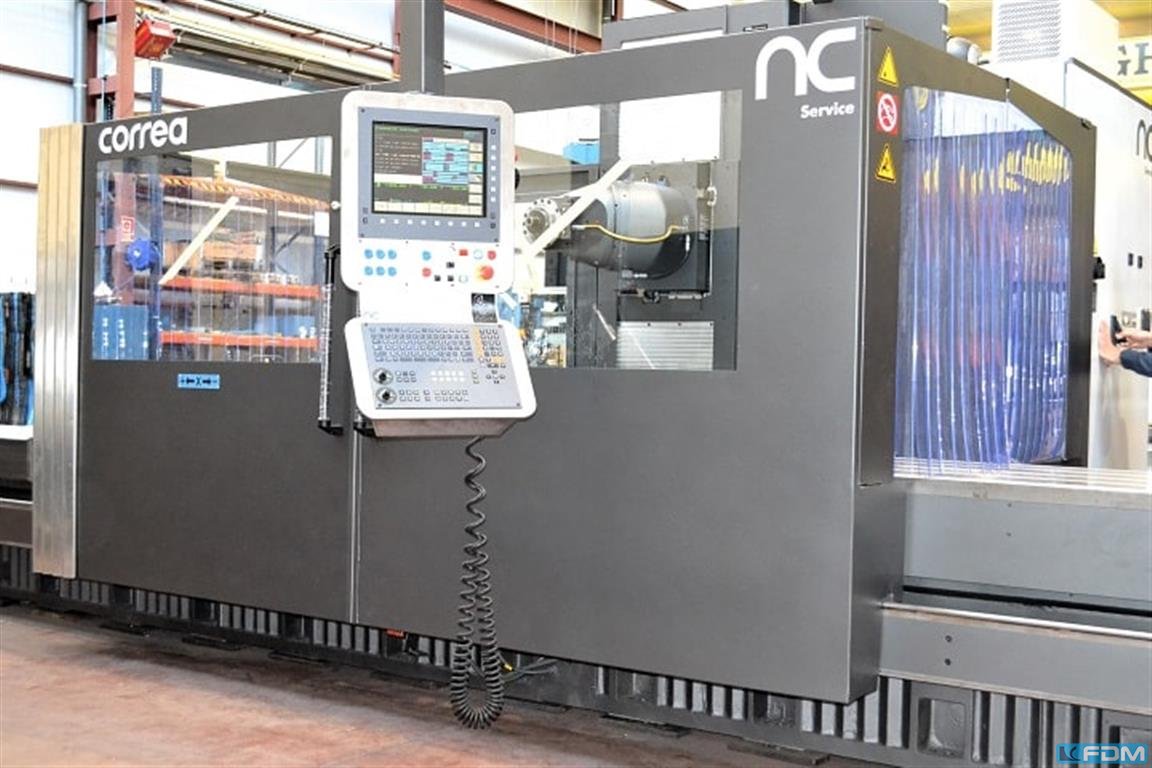

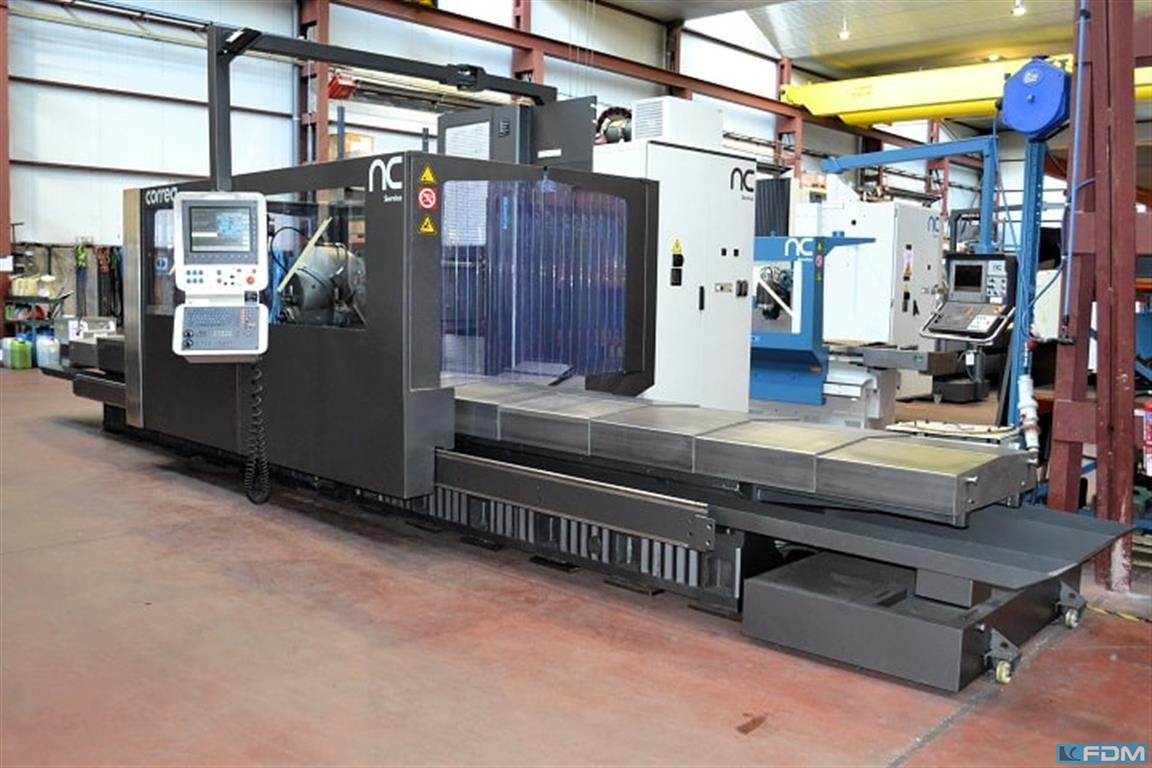

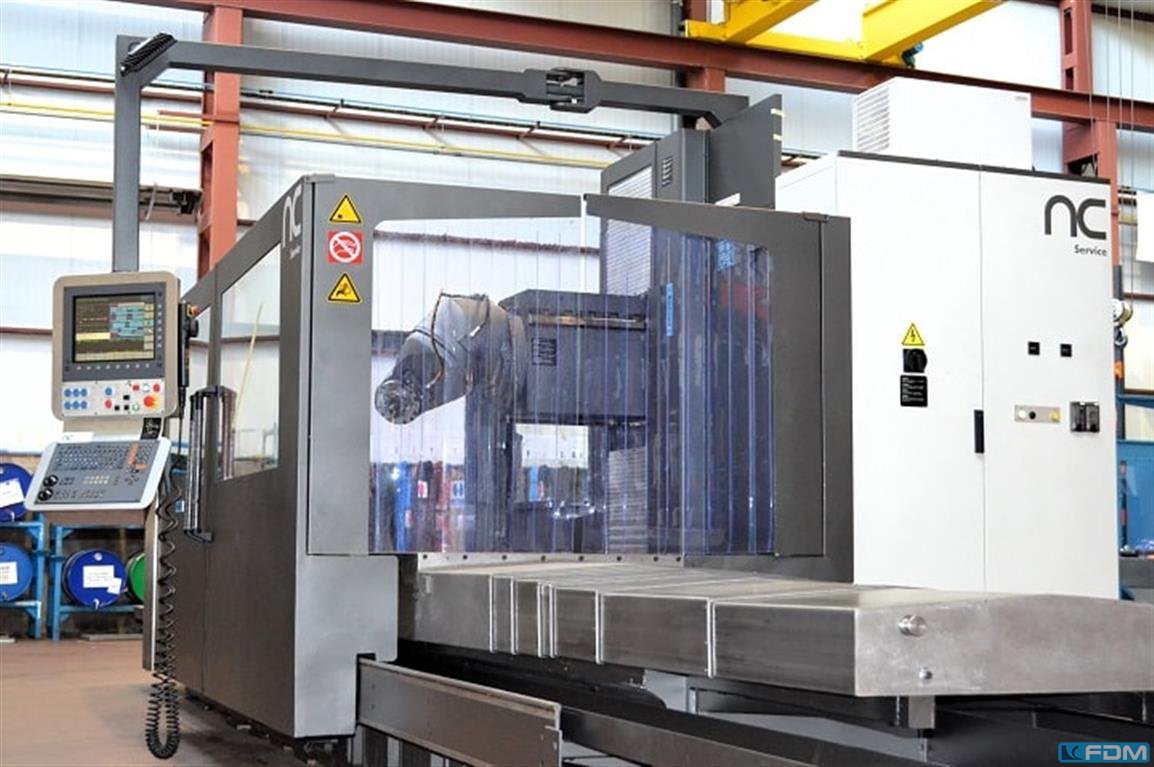

Die CNC Bettfräsmaschine CORREA DIANA 35 ist eine hochmoderne Fräsmaschine, die Ihnen eine präzise und zuverlässige Bearbeitung ermöglicht. Mit dem Numerical control HEIDENHAIN iTNC-530 und dem automatischen Fräskopf bietet sie eine herausragende Leistung und Genauigkeit.

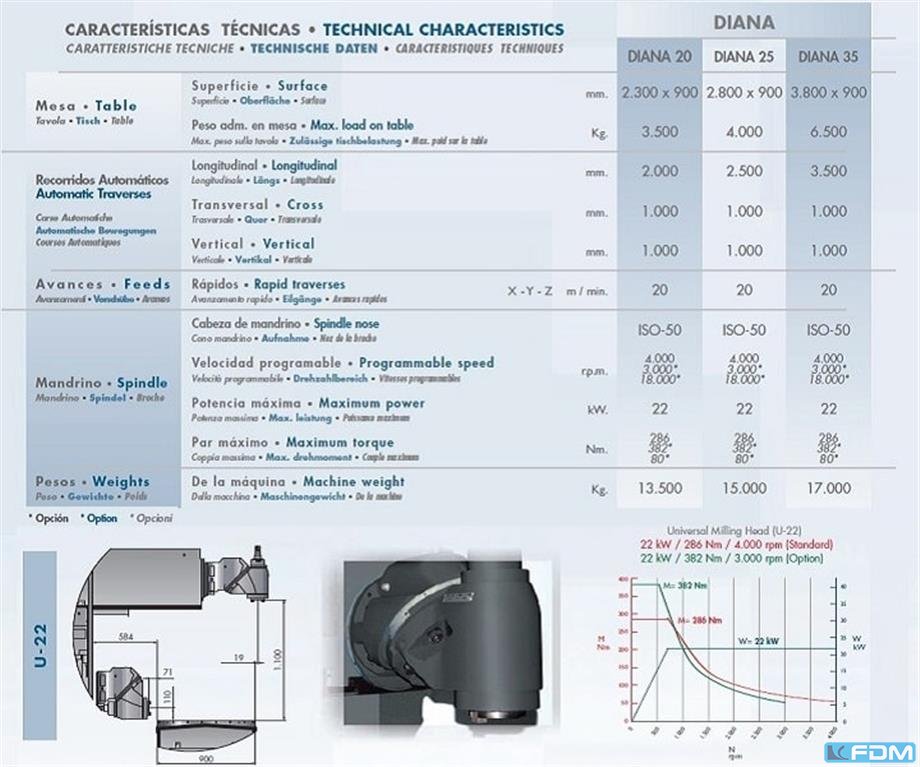

Technische Daten:
Tischabmessungen: 3800 x 900 mm
Anzahl der T-Nuten: 5
T-Nutenabmessungen: 22 mm
Verfahrwege der Achsen:
X-Achse: 3500 mm
Y-Achse: 1000 mm
Z-Achse: 1000 mm

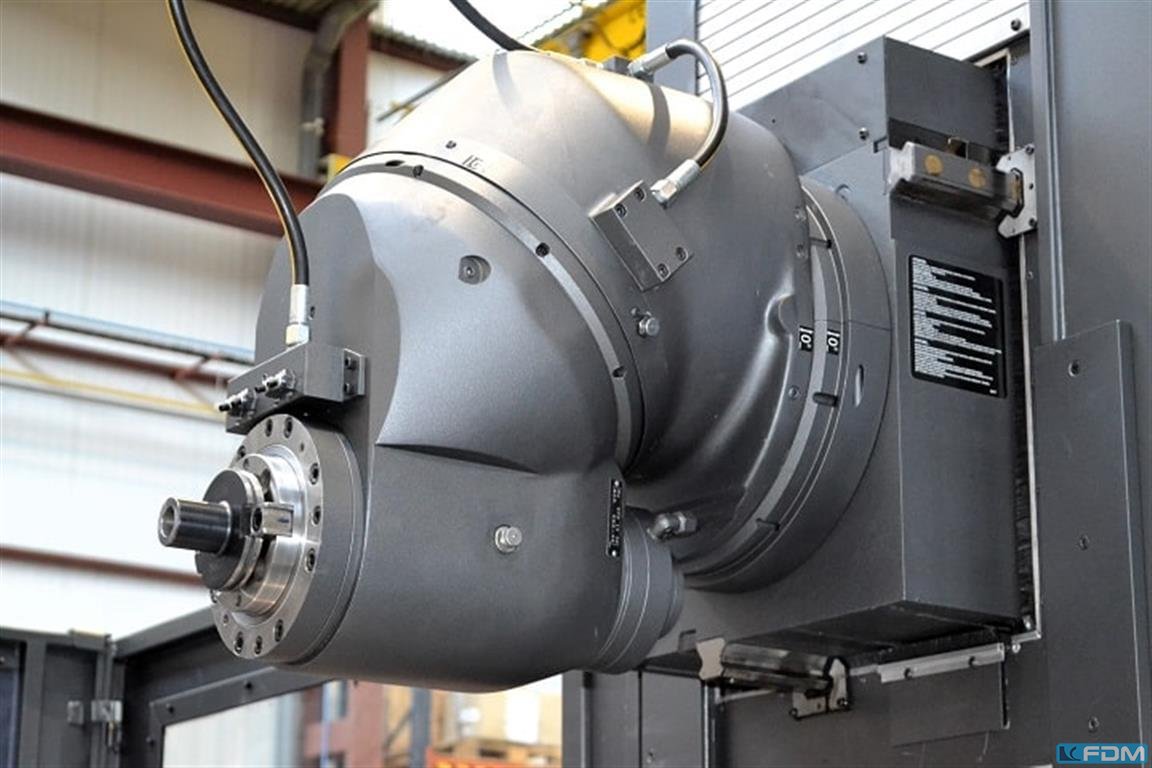

Fräskopf:
Typ: Universal Auto-indexing UDG (2,5º)
Werkzeugschnellsystem: Hydraulisch
Kegelnase: ISO 50 (DIN 69871)
Zugstange: DIN69872
Drehzahlbereich: 20 - 3000 U/min
Spindelleistung: 22 kW
Vorschübe:
Eilgang (X-Y-Z): 20000 mm/min
Gewicht und Abmessungen:
Maximales Gewicht auf dem Tisch: 6500 kg
Maschinengewicht ca.: 17000 kg
Maschinenabmessungen ca.: 9114 x 5070 x 2803 mm
Zubehör:
Schutzeinrichtung
Externe Kühlung
Option eines Hochdruckkühlmittelsystems
Elektronisches Handrad: HR-410
Die Maschine stammt aus dem renommierten Hause Correa und wurde im Jahr 2007 hergestellt, bevor sie 2024 umfassend überarbeitet wurde. Mit einer Tischgröße von 3800 x 900 mm und einer X-Achsen-Verfahrweg von 3500 mm bietet sie Ihnen die Flexibilität und Stabilität, die Sie für Ihre Fräsarbeiten benötigen.
Der Fräskopf vom Typ Universal Auto-indexing UDG (2,5º) und das hydraulische Werkzeugschnellsystem sorgen für eine effiziente und präzise Bearbeitung. Die CORREA DIANA 35 verfügt zudem über eine Spindelleistung von 22 kW und eine Spindeldrehzahl von 20 - 3000 U/min, um Ihnen optimale Ergebnisse zu liefern.
Zu den Zubehörteilen der CNC Bettfräsmaschine gehören eine Schutzeinrichtung, externe Kühlung und die Option eines Hochdruckkühlmittelsystems. Zudem ist ein elektronisches Handrad (HR-410) im Lieferumfang enthalten.
Wir bieten Ihnen umfangreiche Serviceleistungen rund um die CORREA DIANA 35, wie die Prüfung von Fördermaßnahmen, Finanzierungsoptionen, Montage und Schulung Ihrer Mitarbeiter. Sie erhalten zudem eine 6-monatige Garantie auf mechanische Teile.
Die CORREA DIANA 35 ist eine erstklassige CNC Bettfräsmaschine, hergestellt von dem renommierten Hersteller NICOLAS CORREA. Profitieren Sie von ihrer Vielseitigkeit, Präzision und Qualität für Ihre Fräsarbeiten im Maschinenbau.
Sichern Sie sich jetzt die CORREA DIANA 35 CNC Bettfräsmaschine für Ihre Fertigung und profitieren Sie von herausragender Leistung und Präzision. Kontaktieren Sie uns für weitere Informationen und ein individuelles Angebot.
