Portalfräsmaschine verfahrbar

Details

x-Weg:

3.000 mm

y-Weg:

1.600 mm

z-Weg:

1.200 mm

B-Achse (Schwenkachse Fräskopf):

+/- 100 °

C-Achse (Rotationsachse Fräskopf):

+/- 240 °

Vorschübe und Eilgänge:

:

Eilgang X-, Y- und Z-Achse:

40.000 mm/min

Eilgang B- und C-Achse:

50 U/min

Achsbeschleunigungen (X, Y und Z):

4 m/s²

Maschinentisch: :

:

Spannfläche :

3.500 x 1.750  mm

T-Nuten:

27 x 22 H12 mm

T-Nuten Abstand:

125 mm

max. Werkstückgewicht:

7.000 kg/m²

Werkzeugmagazin::

:

Anzahl der Werkzeugplätze:

50

Werkzeughalter:

DIN 69873 HSK A63

Max. Entfernung Tisch zu Spindelnase:

1.356 mm

Werkzeugwechselzeit:

15- 20  sec

Max. Ø Werkzeug:

115 mm

Max. Ø Werkzeug bei freiem Nebenplatz:

125 mm

max. Werkzeuglänge:

300 mm

max. Werkzeuggewicht:

12 kg

Gesamtmasse aller Werkzeuge im Magazin:

400 kg

2-Achs TRIMILL Gabelfräskopf T21C :

:

Spindelhersteller:

FISCHER

Drehzahlbereich:

10 - 24.000 U/min

Kenndrehzal :

6.000 min-1

Antriebsleistung (S1/S6)::

42/50 kW

Drehmoment (S1/S6):

67/84 Nm

Werkzeugaufnahme:

HSK-A 63

Innen-Ø vorderes Lager:

65 mm

Schwenkbereich B-Achse:

+/- 100  °

Schwenkbereich C-Achse:

+/- 240 °

Klemmmoment C-Achse:

4.000 Nm

Klemmmoment B-Achse:

4.000 Nm

Schwenkmoment der B-Achse:

600 Nm

Drehmoment der C-Achse:

700 Nm

Spannkraft der Spindel:

18.000 N

Max. Kühlmitteldruck IKZ/äußere Spritzdüsen:

50/6 bar

Kühlmittelanlage KNOLL:

:

Tankinhalt:

1.400 l

Innenkühlung - Pumpenleistung:

4 kW

Innenkühlung – Fördermenge:

25,9 l/min

Außenkühlung - Pumpenleistung:

2,2 kW

Außenkühlung – Fördermenge:

90 l/min

Maschinengewicht ca.:

58,5 t

Raumbedarf ca.:

8,6 x 5,9 x 5,2 m

Beschreibung

Ausstattung
· 5-achsige, vertikale Portalfräsmaschine in Gantryausführung
· Gabelfräskopf T21C für Simultanfräsbetrieb mit FISCHER-Spindel, 42kW, 67Nm, 24.000 U/min, HSK-A63
· Manuell betätigtes Textildach
· Werkzeugwechsler Kette 50, Wechselorientierung vertikal
· 3D Messtaster für Werkstückvermessung
· Prozessüberwachungssystem MONTRONIX inkl. installierter Schwingungsaufnehmer zur Erkennung von abnormalen Vibrationen während des Bearbeitungsprozesses. · Alarmauslösung, Vorschubreduktion oder Maschinenstopp erfolgen über die Steuerung
· HEIDENHAIN Handrad HR550 (kabellos)
· BLUM LaserControl NT zur berührungslosen Werkzeugvermessung mit automatischer Abdeckung, ermöglicht erhöhte Prozesssicherheit durch automatische Form- und Verschleißkontrolle der eingesetzten Werkzeuge

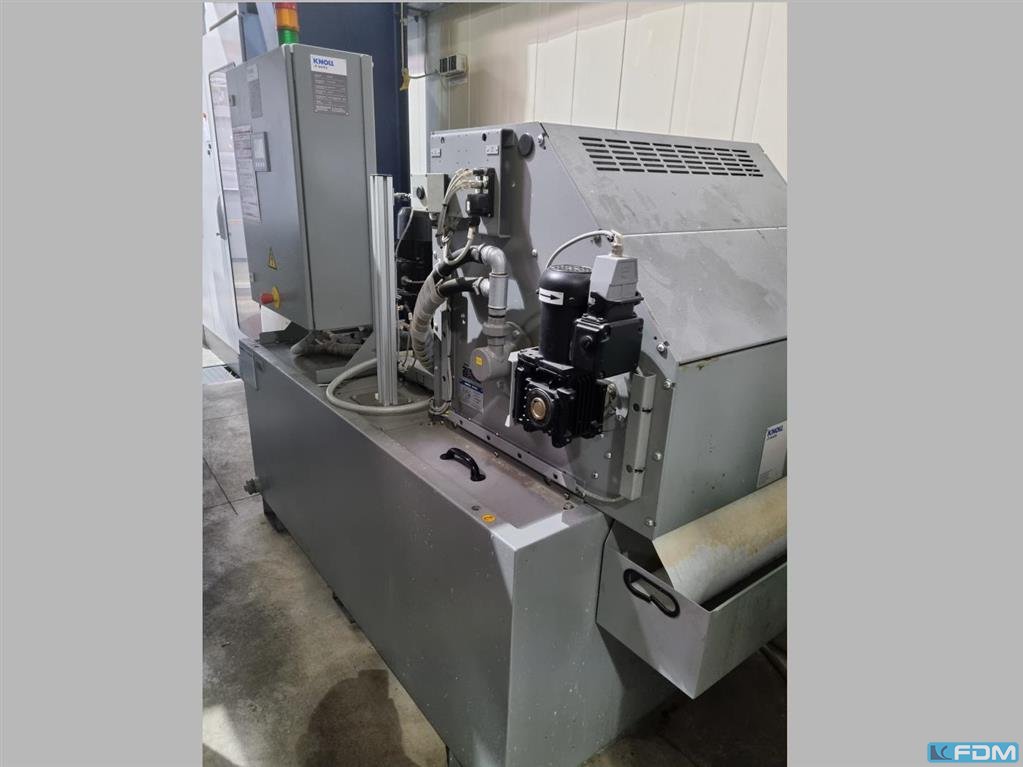

· Kühlmittelanlage KNOLL für Kühlschmierung mit Zuführung über Spritzdüsen und Zuführung durch die Hauptspindel (IKZ)
· Absauganlage für Kühlschmierstoffemulsion
· TRIMILL Kinematik - Anwendung für Rundachsen
· TRIMILL Teleservice - Fernunterstützung
· Lineare, absolute und direkte Wegmesssysteme Fabr. HEIDENHAIN in X, Y und Z-Achse mit einer Auflösung von 0,001mm
· Hydraulikaggregat
· 1 St. Schmieraggregat für die Maschine
· 1 St. Schmieraggregat für die Frässpindel
· 1 St. Kühlaggregat zur Kühlung des Fräskopfes
· 1 St. Kühlaggregat zur Kühlung der Achsmotoren
· 1 St. Absauganlage für Öl- und Kühlschmierstoffemulsion mit dreistufiger Filterung, Leistungsaufnahme 2,2kW, Max. Absaugleistung 2.000 m³/h
· 2 St. Kratzbandförderer, positioniert entlang der X-Achse links und rechts des Maschinentisches, Abwurfhöhe ca. 1.050mm

Programmstunden auf der Maschine: ca. 8.000h
