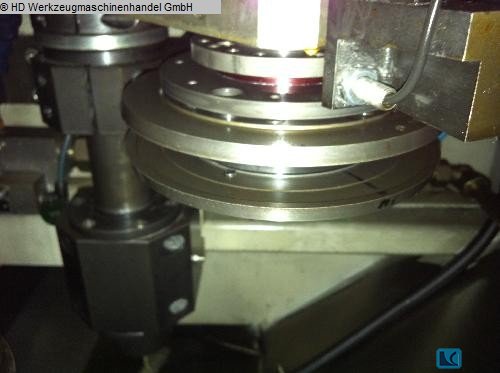

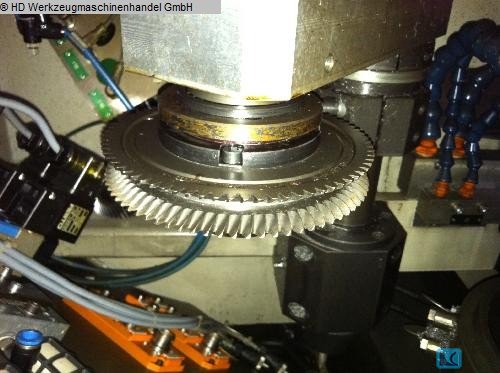

Zahnkantenfräsmaschine

Details

Raddurchmesser - max.:

300 mm

Zähnezahl - max.:

999

Modul - max.:

5

Gesamtleistungsbedarf:

10 kW

Maschinengewicht ca.:

1.800 Kos.

Raumbedarf ca.:

1300 x 1450 x 2250 mm

Beschreibung

Die Zahnradentgratmaschine - ZEM 300
zum Anfasen und Entgraten von Stirnverzahnungen, Rädern und Wellen

Die Vorteile im Überblick:
- vertikale Werkstückspindel
- Anfasen, Entgraten und Glätten
- gleichzeitige Bearbeitung von 2 Verzahnungen
- Trockenbearbeitung
- Wiederholgenaue Verstellung der Werkzeuge
- einfacher integrierter Pick-up Schwenkarm -oder Linearlader
- Kranhakenmaschine


Arbeitsbereich

Umlaufdurchmesser:300 mm
Bearbeitungsdurchmesser:300 mm
Werkstücklänge:450 mm
Hauptspindel

Spindelflansch:Zylindrisch D=120 mm
Spindellagerung D vorne:100 mm
Drehzahl max:1500 U/min
AC-Synchronmotor:50 Nm
Spannzylinder:pneumatisch
Spannkraft (5 bar):10 kN
Arbeitsachse Schwenkarm Abkantwerkzeug

Vorschubkraft:3 kN
Kugelgewindetrieb:25x5
Wegmeßsystem:mechanische Digitalanzeige 0,05 mm
Arbeitsachse Schwenkarm Entgratwerkzeug

Vorschubkraft:3 kN
Kugelgewindetrieb:25x5
Wegmeßsystem:mechanische Digitalanzeige 0,05 mm

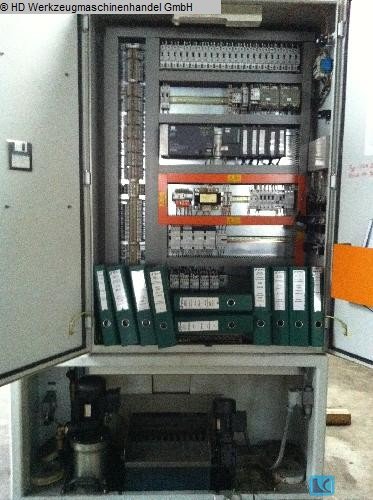

Elektrische Ausrüstung

Betriebsspannung:400 V
Frequenz:50 Hz
Steuerspannung - Wechselstrom:230 V
Anschlußleistung:10 kVA
Pneumatische Anlage

Druckluft:6 bar (min. 5 bar), ungeölt, kontinuierlich
Druckluftverbrauch:0,3 m³/h
Kühlschmiermittelanlage

Öl / Emulsion:120 l
Maße und Gewichte

Grundfläche (L x B x H):1.300 x 1.450 x 2.250 mm
Flächenbedarf:6 m²
Gewicht der Anlage:1,8 t
