Rundtisch - Universal
Werkzeugmaschinenfabrik Vogtland WV-RTMT 1800
- Lagernummer:
- 1087-1104007
- Baujahr / Zustand:
- nicht bekannt / Gebraucht
- Steuerung:
- konventionell (sonstiges)
- Ursprungsland:
- Deutschland
- Frachtbasis:
- ab Standort Leipzig, frei verladen unverpackt
- Lagerort:
- Leipzig 3
- Lieferzeit:
- sofort
Bilder / Dokumente / Videos
Detailinformationen / Beschreibung
Details
- Maschinengewicht ca.:
- 4,0 t
- Maschinenabmessungen LxBxH:
- 1,8 x 1,8 x 0,9 m
Beschreibung
Maschinentisch mit 5 Rundschalttischen für Mehrseitenbearbeitung
Anwendung: Mehrseitenbearbeitung von Werkstücken in Rundtransfermaschinen in einem Arbeitsgang auf 5 Rundschalttischen mit Spannvorrichtungen.

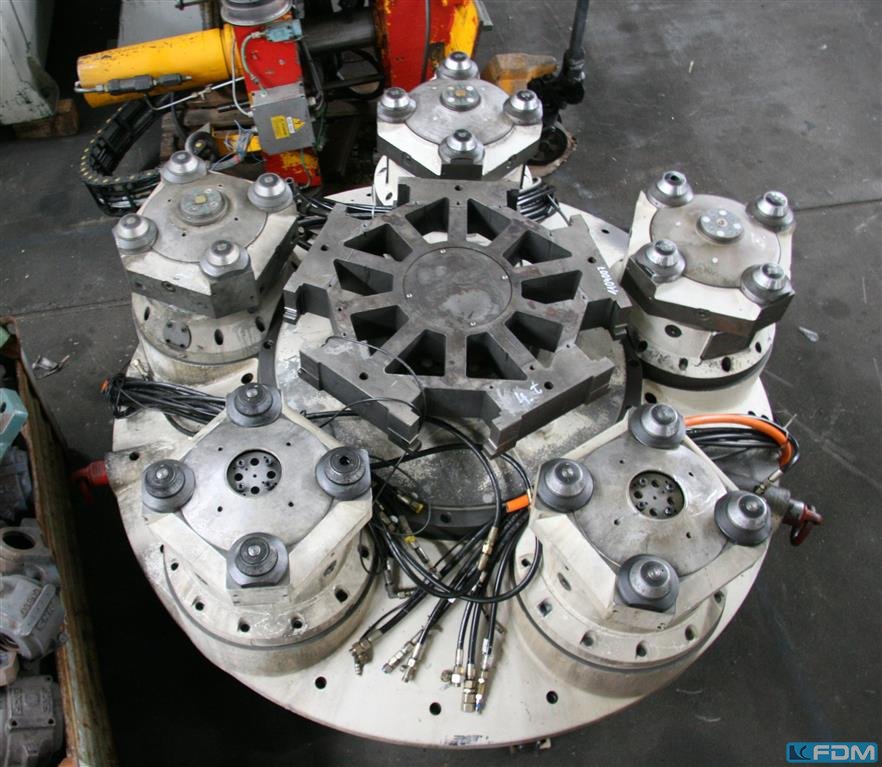

Bauform: Runder, feststehender Grundkörper mit 5 Rundtakttischen, die in Form eines Pentagon angeordnet sind, und einem mittig gelagerten Drehtisch.
Beschreibung:
Drehtisch mittig = Bauform Pentagon, Diagonale 830mm; Umkreis Ø 873mm, Seitenlänge 513mm

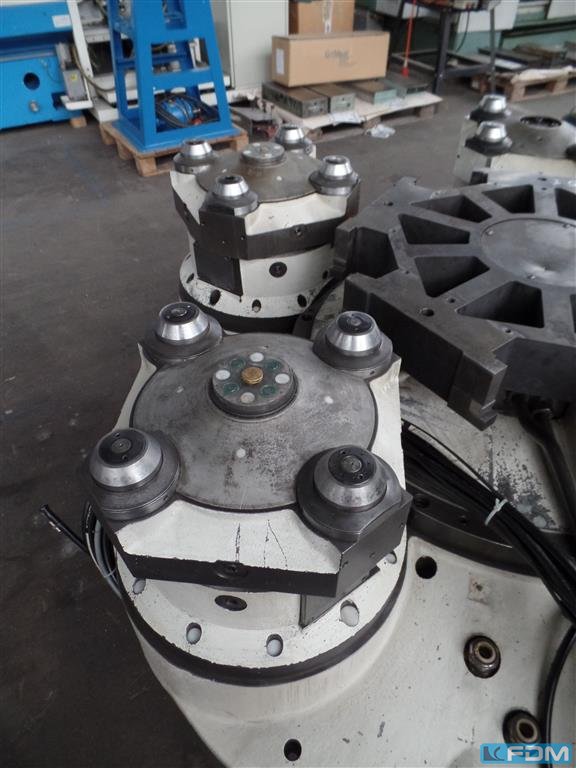

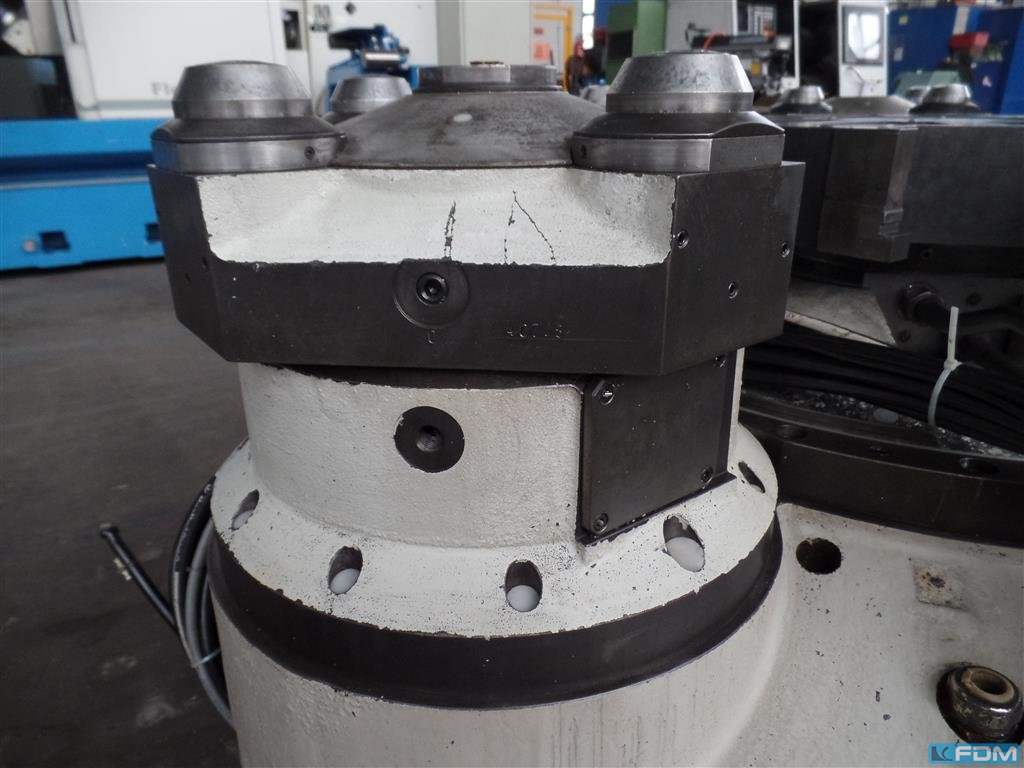

5x Rundschalttisch, als regelmäßies Fünfeck auf Maschinenkörper, Mittenkreis-Ø = 1280mm, Tischbauform abgestumpftes Quadrat 380x380mm, Spannvorrichtung über 4 Stück Röhm-Kegelstumpfspannvorrichtungen und 1 mittigenZentrierflansch, 360° drehbar, Werkstück Ø ca. 730mm
Betätigung/Antrieb erfolgt hydraulisch
Verkauf wie steht.
