Rohrbiegemaschine

Details

Rohrdurchmesser:

60 mm

Wandstärke:

3,0 mm

Biegeradius min.:

20 mm

Rohrdurchmesser max.:

60 mm

Wandstärke max.:

3,0 mm

Rohraufzugslänge:

1500 mm

Biegewinkel max.:

180 + Auffederung °

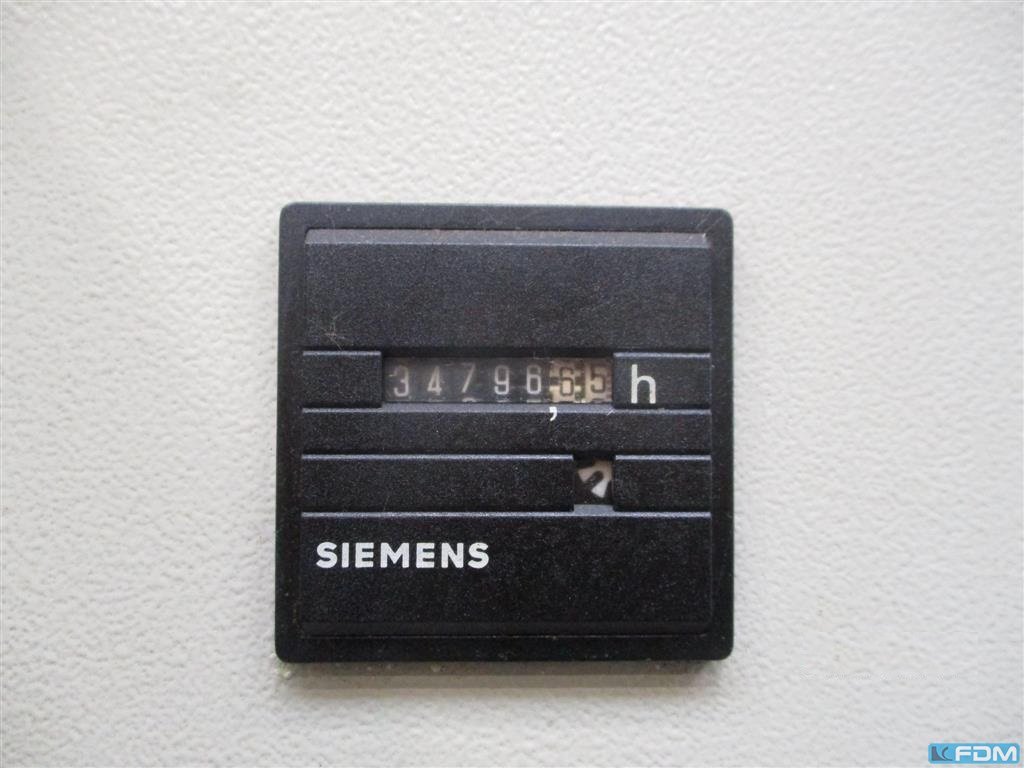

Betriebsstunden:

ca. 34 797 h

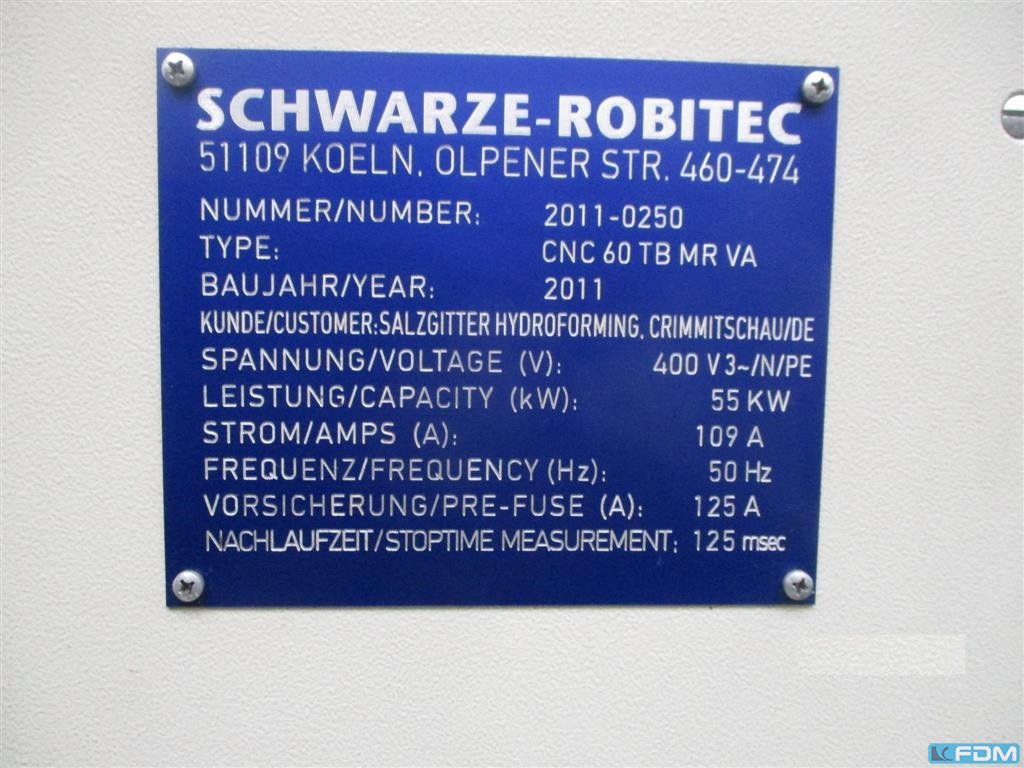

Gesamtleistungsbedarf:

55 kW

Maschinengewicht ca.:

8,0 t

Maschinenabmessungen LxBxH:

6,3 x 3,3 x 1,9 m

Abmessungen Schaltschrank LxBxH:

2,7 x 0,7 x 2,0 m

Abmessungen Vorrichtung 1:

Steuerpult: 0,9 x 0,6 x 1,85 m

Abmessungen Vorrichtung 2:

Rohrmagazin: 1,8 x 2,4 x 1,75 m

Beschreibung

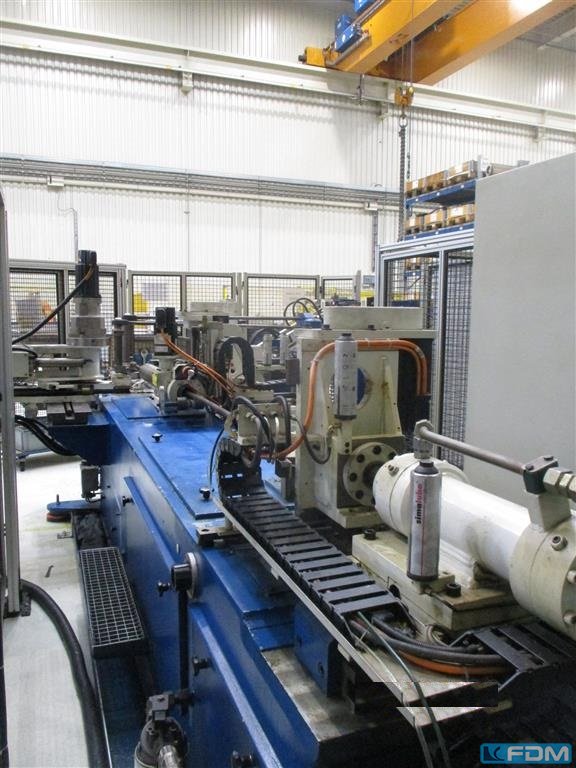

Es handelt sich hierbei um eine automatische Rohrkaltbiegemaschine.
Es können Mehfach-Radien gebogen werden.
Radiusunterschiede frei programmierbar über CNC Steuerung bis zu 6 Ebenen. (Herstellerangaben)

Rohrpositioniereinrichtung in NTB-Ausführung
Rohrdurchmesser:
min. Rohr Ø : 16mm
max. Leistung der Maschine Rohr Ø x Wandstärke: Normalstahl=Ø 60x3 mm und Edelstahl=Ø 57x2 mm

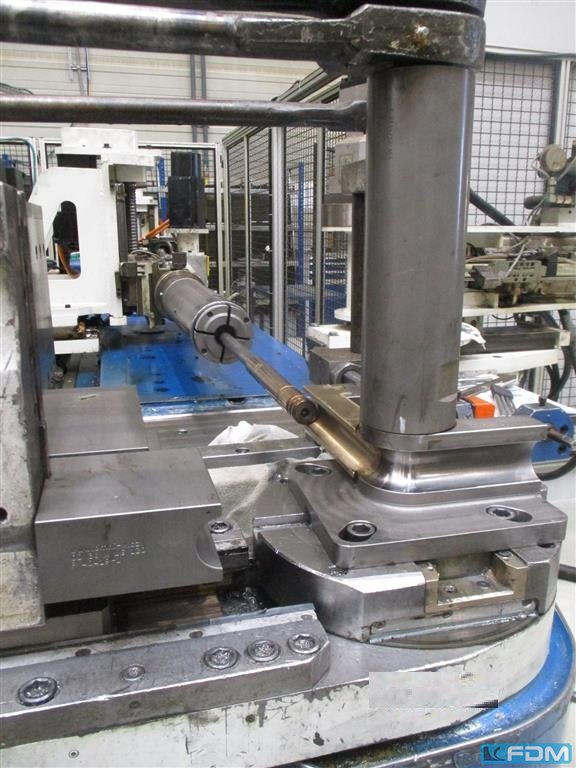

Biegeradius bis Rohrmitte:
min. Ø 20 mm
max. Ø 200 mm
Die Biegung erfolgt "links".

max. Zugfestigkeit des zu biegeden Materials:
Edelstahl 750 N/mm²
Normalstahl 450 N/mm²

max. Biegeschwindigkeit:
VORLAUF, stufenlos regelbar / programmierbar 22,0 1/min.
RÜCKLAUF, konstand 22,0 1/min.

Höhenverstellung Mehrfachradien:
unterste Rohrmitte 55 mm
Höhenverfahrweg passend für 3-rillige Biegewerkzeuge

Verdrehung:
Verdrehwinkel max. 360°; Geschwindigkeit 50 min-1

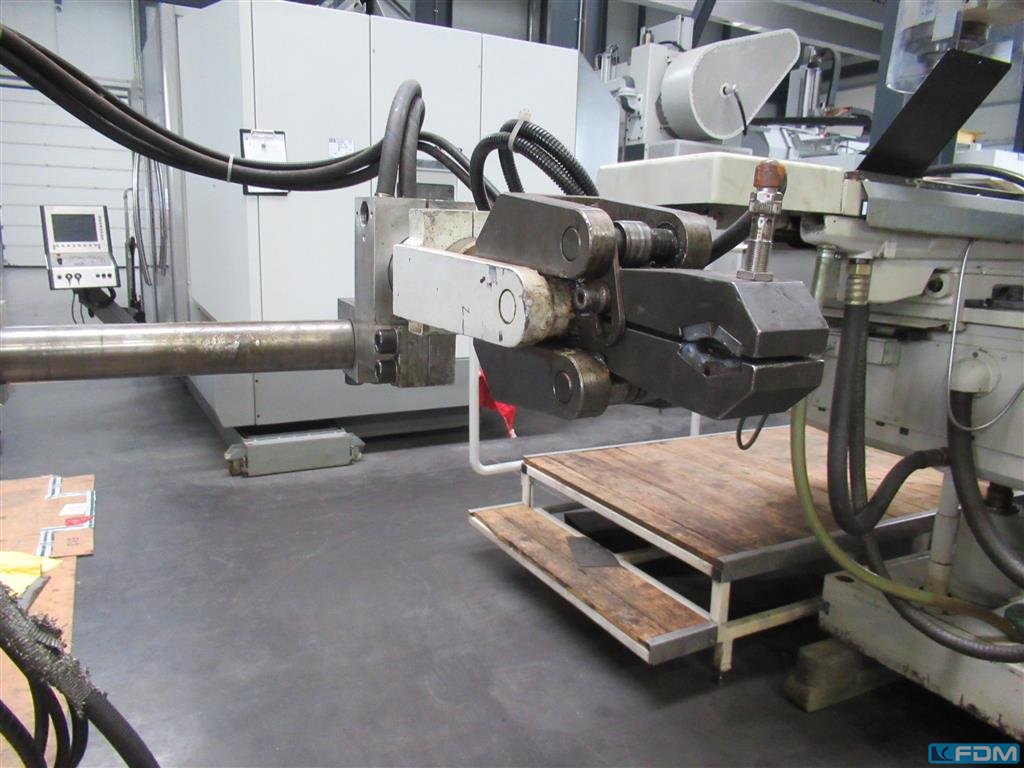

-Greifer

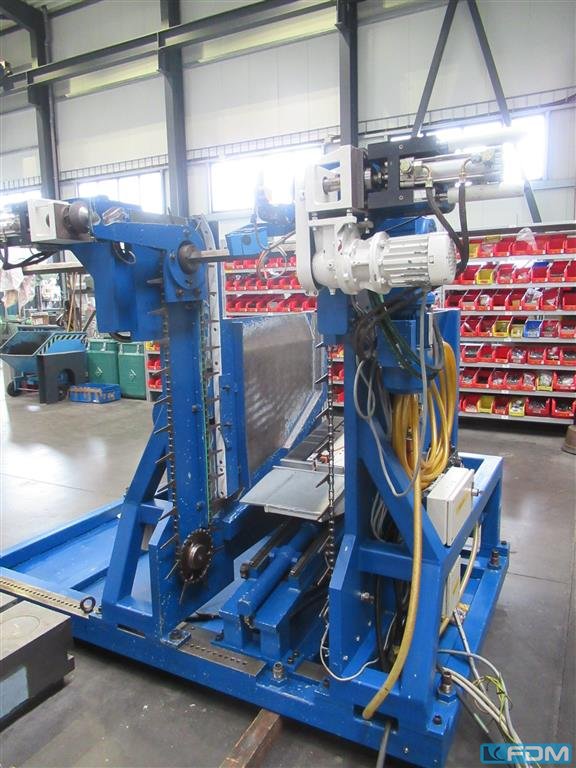

-Rohrmagazin Schwarze-Robitec, Rohrlänge min./max.: 400 / 1500 mm, RohrAußen Ø min./max.: 28 / 60 mm
-Hydraulik Füllvolumen 340 Liter
-Hydraulikbetrieb für: Biegetischantrieb; Werkzeugspannung; Gleitschienen-Andrückung, direkt wirkend; verstärkter Gleitschienenvorschub- und rückholung; Dornrückzugeinrichtung
-Bedienpult/Steuerpult von Schwarze Robitec
-2x Fußbedienung

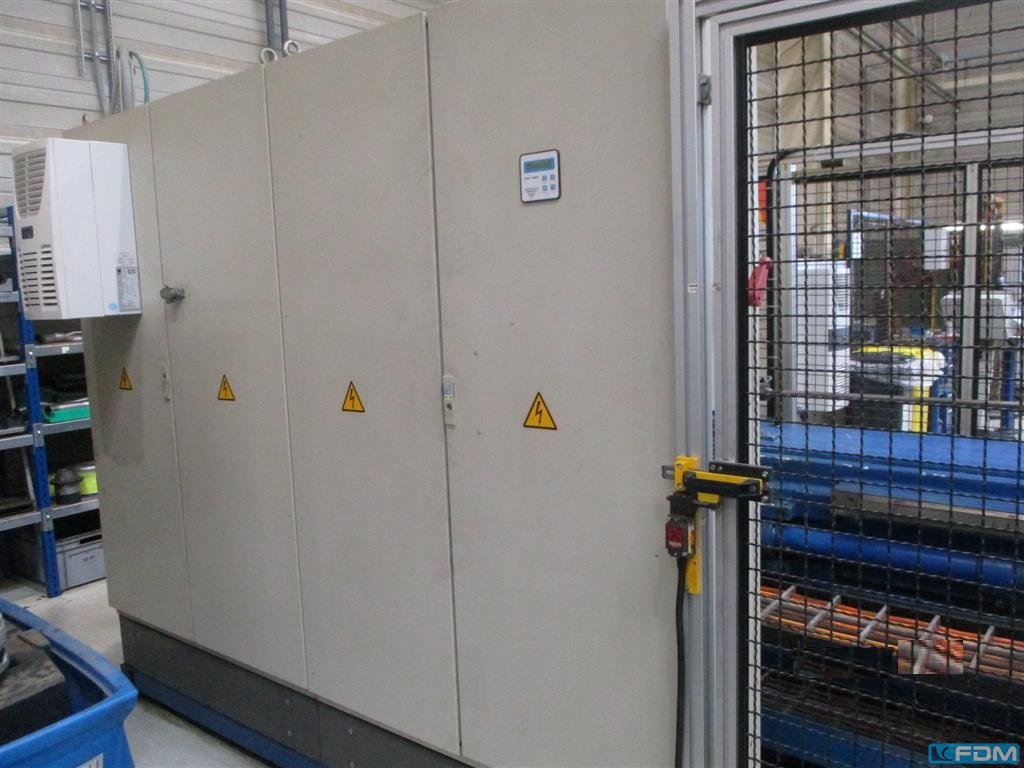

-Kühlgerät am Schaltschrank Rital, Typ SK 3361100

Zubehör:

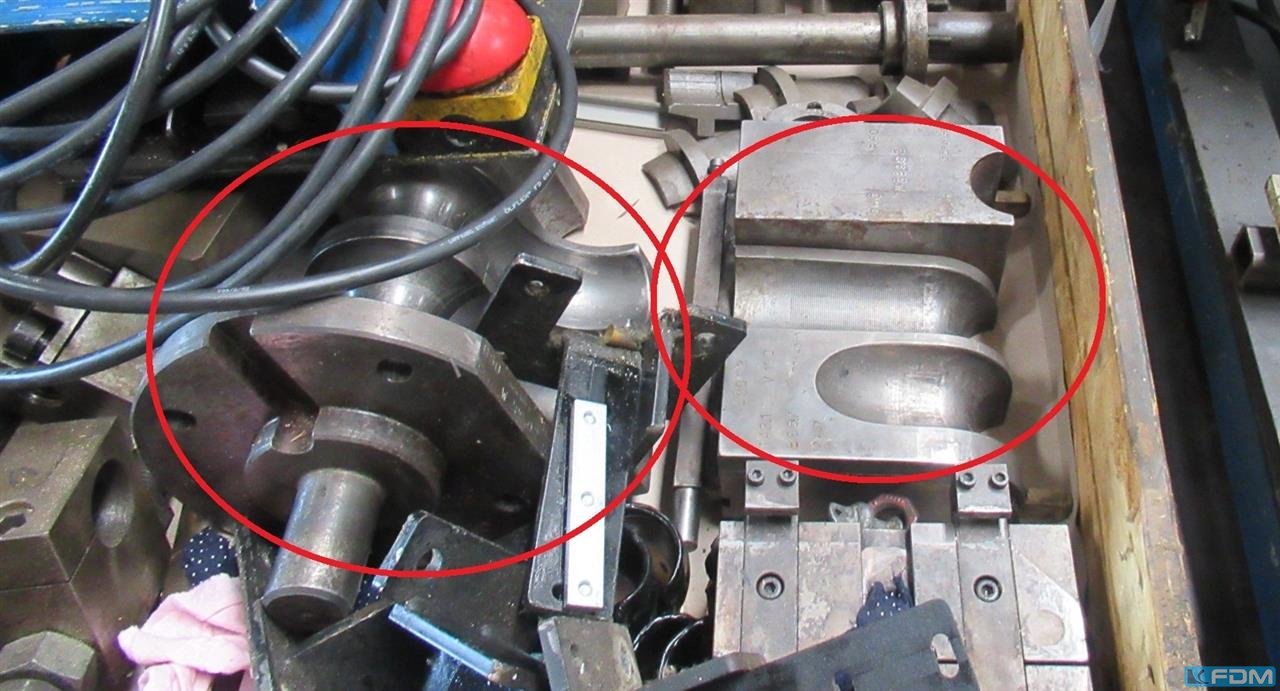

div. Biegewerkzeuge für Ø 60 mm Rohr
div. Hilfsmittel
i.D.
