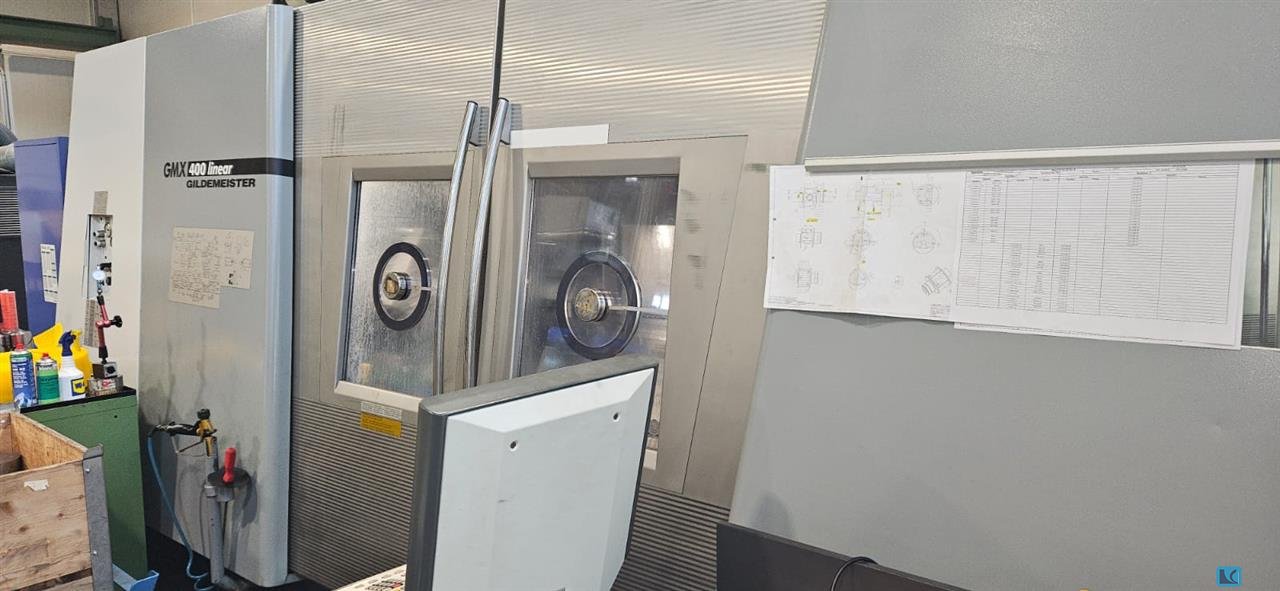

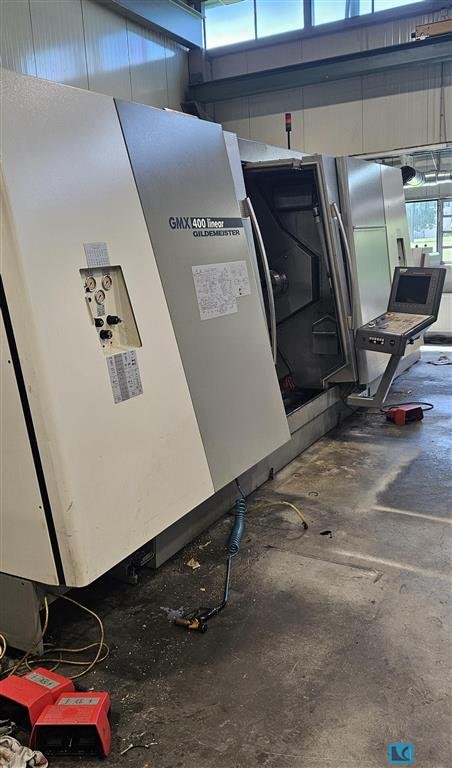

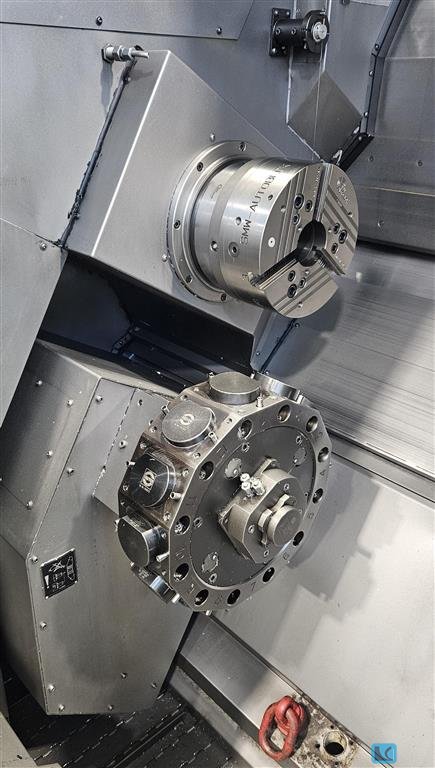

CNC Dreh- und Fräszentrum

Details

Drehdurchmesser:

640 / 400 mm

Drehlänge:

1500 mm

Steuerung:

Siemens 840 D Powerline

Verfahrwege Revolver Nr. 1 (Frässpindel) x/y/z:

550 / 180 (±90) / 1585 mm

Schwenkbereich Frässpindel (B-Achse):

±120° interpol. °

Eilgänge Revolver 1 (Fräskopf) x/y/z:

40/24/60 m/min

Drehzahl Frässpindel:

12000 1/min

Antriebsleistung - Frässpindel:

12 / 23 kW

Drehmoment Frässpindel:

100 Nm

Werkzeugmagazin für Frässpindel (Revolver 1):

120 HSK-A 63

Werkzeugwechselzeit Werkz/Werkz. Frässpindel:

1,6 s

Spindel 1 Drehzahl:

4000 1/min

Spindel 1 Leistung:

36/ 45 kW

Spindel 1 Drehmoment:

730 Nm

Spindel 1 max. Stangendurchmesser:

90

Spindel 2 Drehzahl:

4000 1/min

Spindel 2 Leistung:

36 / 45 kW

Spindel 2 Drehmoment:

730 Nm

Spindel 2 max. Stangendurchmesser:

90

c-Achse:

0,001 °

Verfahrweg Revolver 2 x:

225 mm

Verfahrweg Revolver 2 z:

1595 mm

Drehzahl angetr. Werkz. Revolver 2:

4000 1/min

Anzahl der Werkzeuge in Revolver 2:

12 VDI 40

Hochdruckpumpe:

20 bar

Gesamtleistungsbedarf:

110 kVA

Maschinengewicht ca.:

24 t

Raumbedarf ca.:

9,3 x 4,6 x 3,1 m

Zubehör

Späneförderer



Automatische Tür



Beschreibung

Hochleistungs-Präzisions-Dreh-Fräszentrum mit 23 kW Frässpindel (X / Y / Z / B Achsen) Werkzeugmagazin 120 HSK-A 63 und Gegenspindel mit Reitstockfunktion.
Hervorragend zur Bearbeitung komplexer Drehteile mit aussermittigen Fräsoperationen geeignet.
Kühlmittelanlage mit 1000 l Tank und Eintauchkühler 4kW.
Differenzdruckspannung für Haupt- und Gegenspindel.
Revolverlünette mit Bereich 8-101 mm Durchmesser.
Abgreifeinrichtung für Revolver 2 mit 3-Backenfutter bis Durchm. 140 mm für Futterteile.
Transportband für Fertigteile nach rechts aus Arbeitsraum.
Vorbereitung 3D-Messtaster
Werkzeugüberwachungssystem Artis
Maschine ist unter Strom vorführbar.
