Transferpresse

Details

Druck:

1000 t

Tischlänge:

4000 mm

Tischbreite:

1600 mm

Steuerung:

SIEMENS S7-1500F

PRESSEN-BAUART:

.

- Gestellbauart : Transferpresse :

.

- Antriebsart : mechanisch :

.

- Fenster im Seitenständer : ja :

.

- Durchfall-Loch im Tisch : ja :

.

- Schiebetisch : ja :

.

- Anzahl Tische:

2

PRESSENKRÄFTE:

.

- Gesamt-Nennkraft:

1000 to

PRESSENTISCH:

.

- Aufspannfläche (links-rechts):

4000 mm

- Aufspannfläche (vorne-hinten):

1600 mm

- Höhe über Flur:

600 mm

- autom. Werkzeugspanneinrichtung : ja :

.

STÖSSEL:

.

- Hub:

400 mm

STÖSSEL (MECHAN. PRESSE):

.

- Stössel-Verstellbarkeit:

300 mm

- Stössel-Verstellbarkeit:

100 mm

- Hubzahl min.:

8 /min

- Hubzahl max.:

50 /min

- hydraulische Überlastsicherung : ja :

.

WERKZEUG-EINBAUABMESSUNGEN:

.

- Werkzeug-Einbauhöhe (Hub unten, Verstellung o:

900 mm

- Werkzeug-Einbauhöhe (Hub unten, Verstellung o:

766 mm

- Abstand zw. den Ständern (links-rechts):

4250 mm

- Freier Durchgang seitlich (Breite):

1800 mm

- Werkzeuggewicht max.:

20000 kg

TRANSFERSYSTEM:

.

- Greiferschienen-Innenweite geschlossen max.:

500 mm

- Greiferschienen-Innenweite offen max.:

1300 mm

- Werkzeugabstand, Hub von:

0  mm

- Werkzeugabstand, Hub bis:

800 mm

ELEKTRISCHE ANSCHLUSSDATEN:

.

- Leistungsaufnahme (gesamt):

200 kW

- Anschlussleistung:

350 kVA

- Anschlussspannung:

400 V

- Netzfrequenz:

60 Hz

ABMESSUNGEN / GEWICHTE:

.

- Platzbedarf Länge:

7500 mm

- Platzbedarf Breite:

4800 mm

- Höhe über Flur:

7360 mm

- Höhe unter Flur:

4000 mm

- Gesamtgewicht ca.:

250000 kg

ZUSATZAUSRÜSTUNG F. PRESSEN:

.

- Lichtschranke : ja :

.

- Schnittschlagdämpfung : ja :

.

- autom. Werkzeugspanneinrichtung : ja :

.

- hydraulische Überlastsicherung : ja :

.

- Transfereinrichtung : ja :

.

Beschreibung

Zustandsbeschreibung :

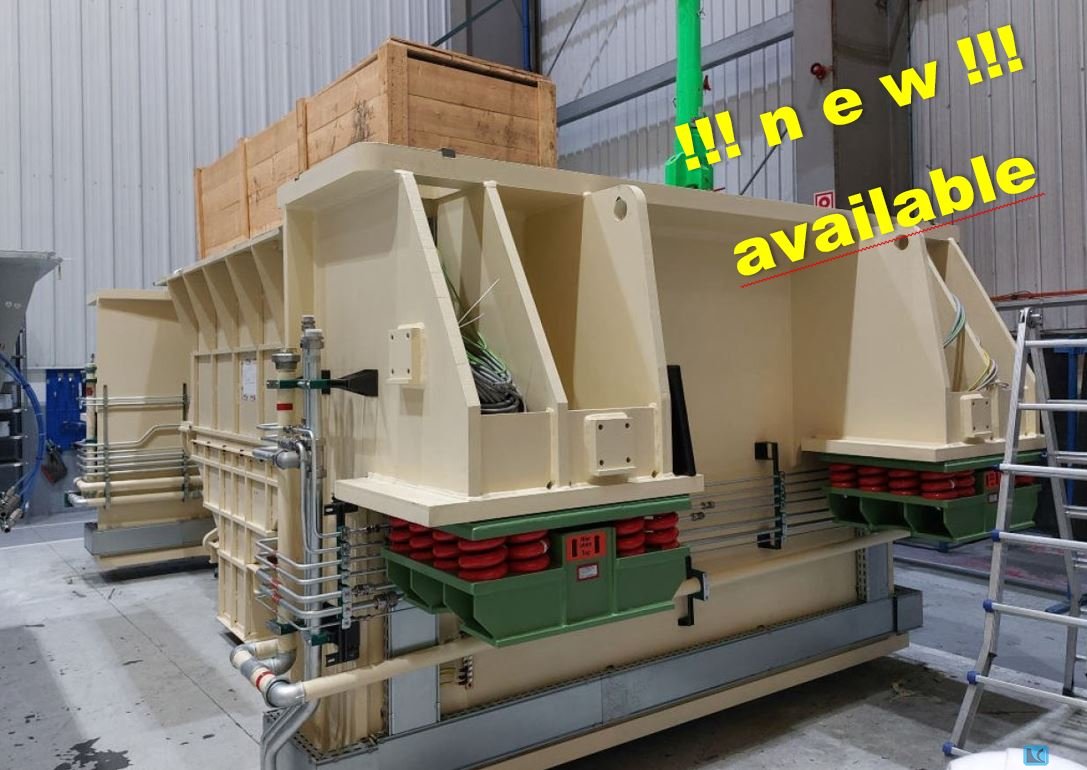

Neue Transfer Presse !! Eingelagert. Nie aufgebaut.
KOMPLETT mit Elektronischem Balkentransfer 0 - 800 mm Transferschritt und 500 - 1300 mm Distanz zwischen den Transferbalken. Hebehub = 0-150 mm.
2 x Schiebetisch T-Form- Frontseite ausfahrbar.
Werkzeug Gesamtgewicht max. 20.000 kg , Oberteil max. 10.000 kg.
Stösselgewichtsausgleich mittels Druckluftzylinder. Druckeinstellungautomatisch mit Sollwert-Vorgabe aus dem Werkzeugspeicher.
Die unterschiedlichen Angaben zur Einbauhöhe resultieren durch den Ein- bzw. Ausbau der Tisch- und Stösselplatten.Die unterschiedlichen Angaben zur Stösselverstellung beziehen sich auf den Betrieb mit/ bzw. ohne Transfereinrichtung.
Schmierung: Hauptlagerstellen , Zahnräder werden kontinuierlich durch die Umlaufschmierung versorgt.
LED-Werkzeugraum Beleuchtung. 2 Nebenbedienpulte, Schrottleitbleche, Presskraftmesseinrichtung, Schwingungselemente Fabrikat KTI
