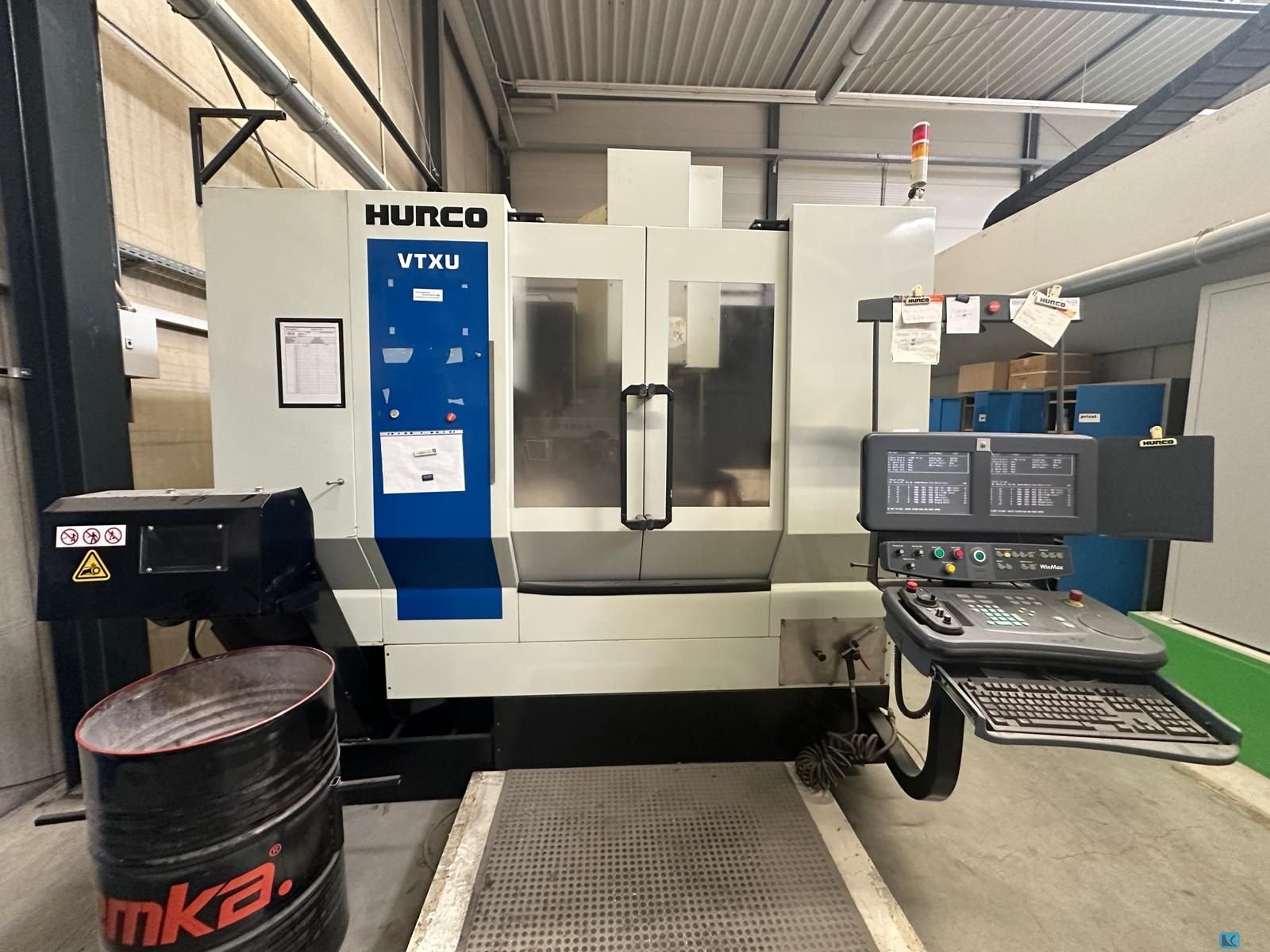

Bearbeitungszentrum - Universal

Details

x-Weg:

800 mm

y-Weg:

700 mm

z-Weg:

510 mm

Steuerung:

HURCO WinMax

ARBEITSBEREICH -FRÄSEN-:

.

- Verfahrweg x-Achse:

800 mm

- Verfahrweg y-Achse:

700 mm

- Verfahrweg z:

510 mm

- Drehbereich A-Achse +:

110 °

- Drehbereich A-Achse -:

30 °

- Drehbereich C-Achse +-:

360 °

TISCH:

.

- Aufspannfläche Durchmesser:

610 mm

- Werkstückgewicht (max):

400 kg

- Drehbarkeit:

360 °

- Schwenkbarkeit:

140 °

ARBEITSSPINDEL / KOPF:

.

- Spindeltyp : vertikal :

.

- Drehzahlbereich bis:

12000 /min

- Aufnahme : ISO SK 40 :

.

- Spindelleistung (dauernd):

18 kW

- Drehmoment (max.):

237 Nm

ACHSANTRIEBE:

.

- Vorschub bis:

15000 mm/min

- Eilgang:

35000 mm/min

WERKZEUGMAGAZIN:

.

- Anzahl Werkzeugpositionen:

48

- Werkzeuglänge max.:

280 mm

ELEKTRISCHE ANSCHLUSSDATEN:

.

- Anschlussleistung:

60 kVA

- Anschlussspannung:

380 V

- Netzfrequenz:

50 Hz

ABMESSUNGEN / GEWICHTE:

.

- Platzbedarf Länge:

5500 mm

- Platzbedarf Breite:

4500 mm

- Gesamthöhe:

2800 mm

- Gesamtgewicht ca.:

13800 kg

ZUSATZAUSRÜSTUNG BOHREN/FRÄSEN:

.

- Führungsbahnenabdeckung : ja :

.

- Kühlmitteleinrichtung : ja :

.

- Arbeitsraum-Vollverkleidung : ja :

.

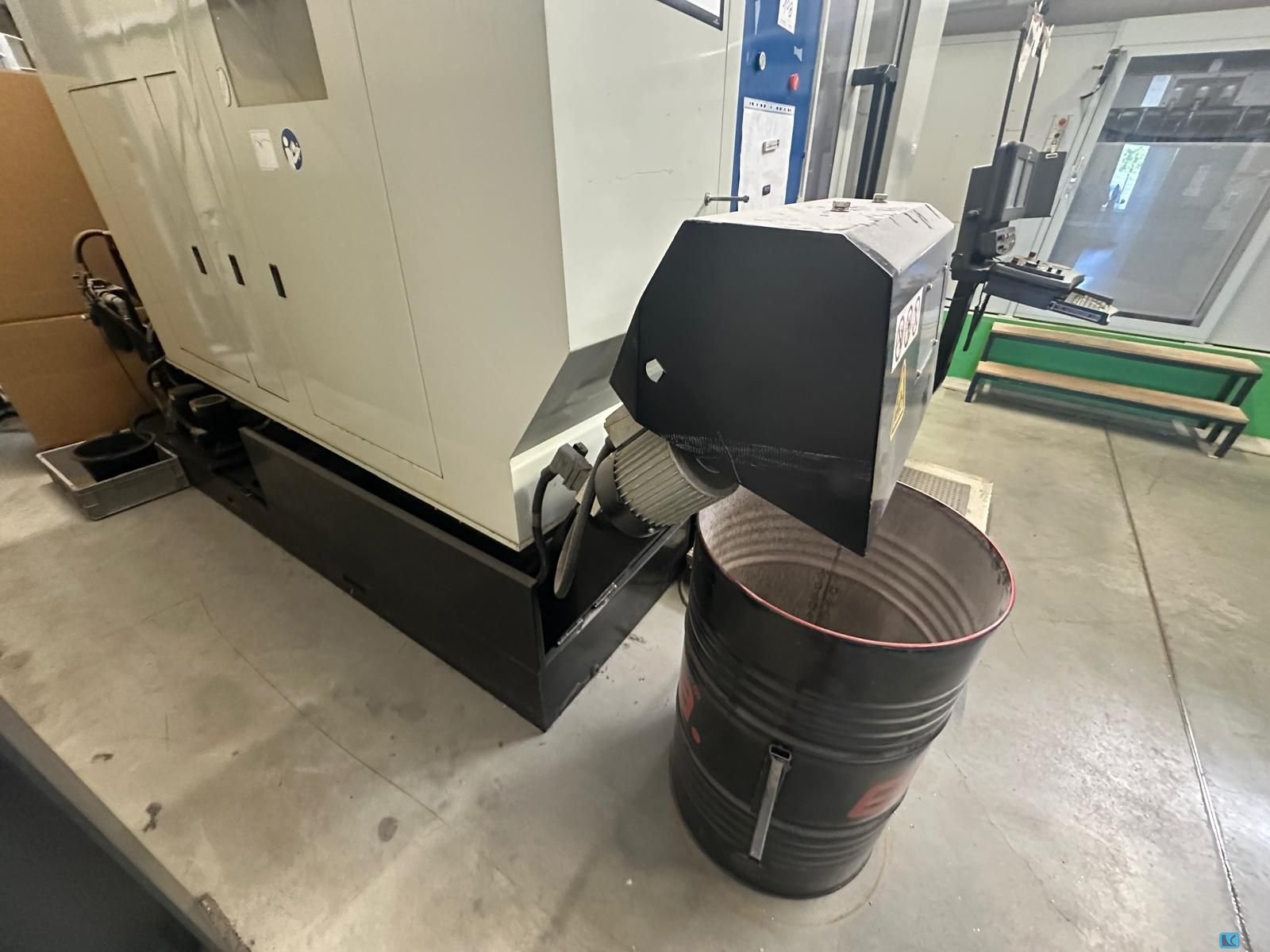

- Späneförderer : ja :

.

Beschreibung

Technische Beschreibung :

5- achs- Bearbeitungszentrum


Zubehör :

Maschine wird ohne Zubehör verkauft.
Sollten auf den Fotos Teile, an und bei der Maschine zu sehen sein, gehören diese nicht zum Lieferumfang.
