Portalfräsmaschine

Details

x-Weg:

14000 mm

y-Weg:

5000 mm

z-Weg:

1500 mm

Steuerung:

SIEMENS 840 C

BAUWEISE:

.

- Bauweise : Portal-Tisch :

.

ARBEITSBEREICH -FRÄSEN-:

.

- Verfahrweg x-Achse:

14000 mm

- Verfahrweg y-Achse:

5000 mm

- Verfahrweg z:

1500 mm

- Verfahrweg w-Achse:

2500 mm

PORTAL:

.

- Durchgangshöhe:

4500 mm

- Ständerdurchgang:

4000 mm

TISCH:

.

- Aufspannfläche (links-rechts):

9000 mm

- Aufspannfläche (vorne-hinten):

3000 mm

- Werkstückgewicht (max):

100000 kg

ARBEITSSPINDEL / KOPF:

.

- Spindeltyp : vertikal :

.

- Drehzahlbereich von:

2 /min

- Drehzahlbereich bis:

2500 /min

- Anzahl Getriebestufen:

2

- Spindeldurchmesser:

200 mm

- Aufnahme : ISO SK 50 :

.

- Antriebsleistung (max.):

113 kW

- Spindelleistung (dauernd):

106 kW

- Drehmoment (max.):

9500 Nm

ACHSANTRIEBE:

.

- Vorschub x von:

1 mm/min

- Vorschub x bis:

10000 mm/min

- Vorschub y von:

1 mm/min

- Vorschub y bis:

10000 mm/min

- Vorschub z von:

1 mm/min

- Vorschub z bis:

10000 mm/min

- Vorschub w von:

1 mm/min

- Vorschub w bis:

2000 mm/min

- Eilgang x:

20000 mm/min

- Eilgang y:

20000 mm/min

- Eilgang z:

20000 mm/min

- Eilgang w:

2000 mm/min

ELEKTRISCHE ANSCHLUSSDATEN:

.

- Anschlussspannung:

400 V

- Netzfrequenz:

50 Hz

ABMESSUNGEN / GEWICHTE:

.

- Höhe über Flur:

8590 mm

- Gesamtgewicht ca.:

360000 kg

ZUSATZAUSRÜSTUNG BOHREN/FRÄSEN:

.

- Winkelfräskopf : ja :

.

- automat. Werkzeugklemmung : ja :

.

- Kugelrollspindeln : ja :

.

- Führungsbahnenabdeckung : ja :

.

- Kühlmitteleinrichtung : ja :

.

- Hochdruckkühlsystem (Innenkühlung) : ja :

.

- Arbeitsraum-Vollverkleidung : ja :

.

- Späneförderer : ja :

.

Beschreibung

Technische Beschreibung :

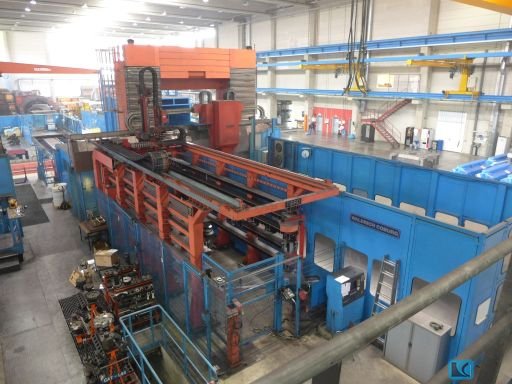

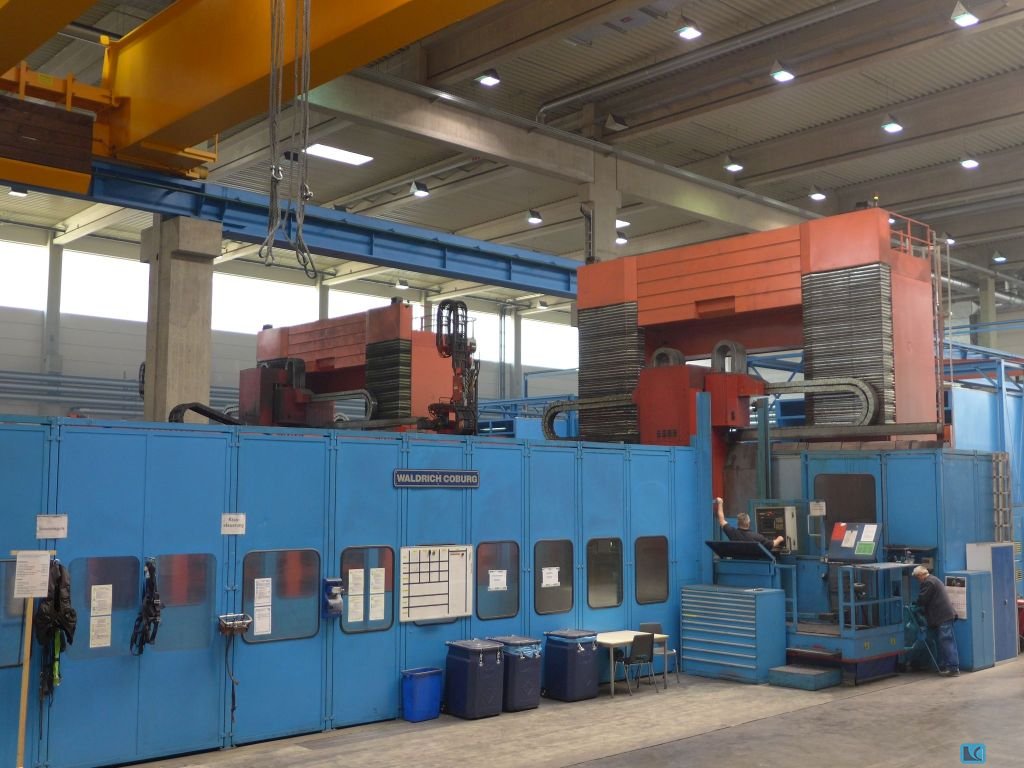

Portalfräszentrum mit 1 Tischpalette 9000 x 3000 mm.
420 Werkzeugplätze im Wechselsystem.
16 Plätze für Kopfwechsel.
Videoüberwachung per Kamera.
Hochdruck-Kühlmittelanlage für Innenkühlung 70 bar.

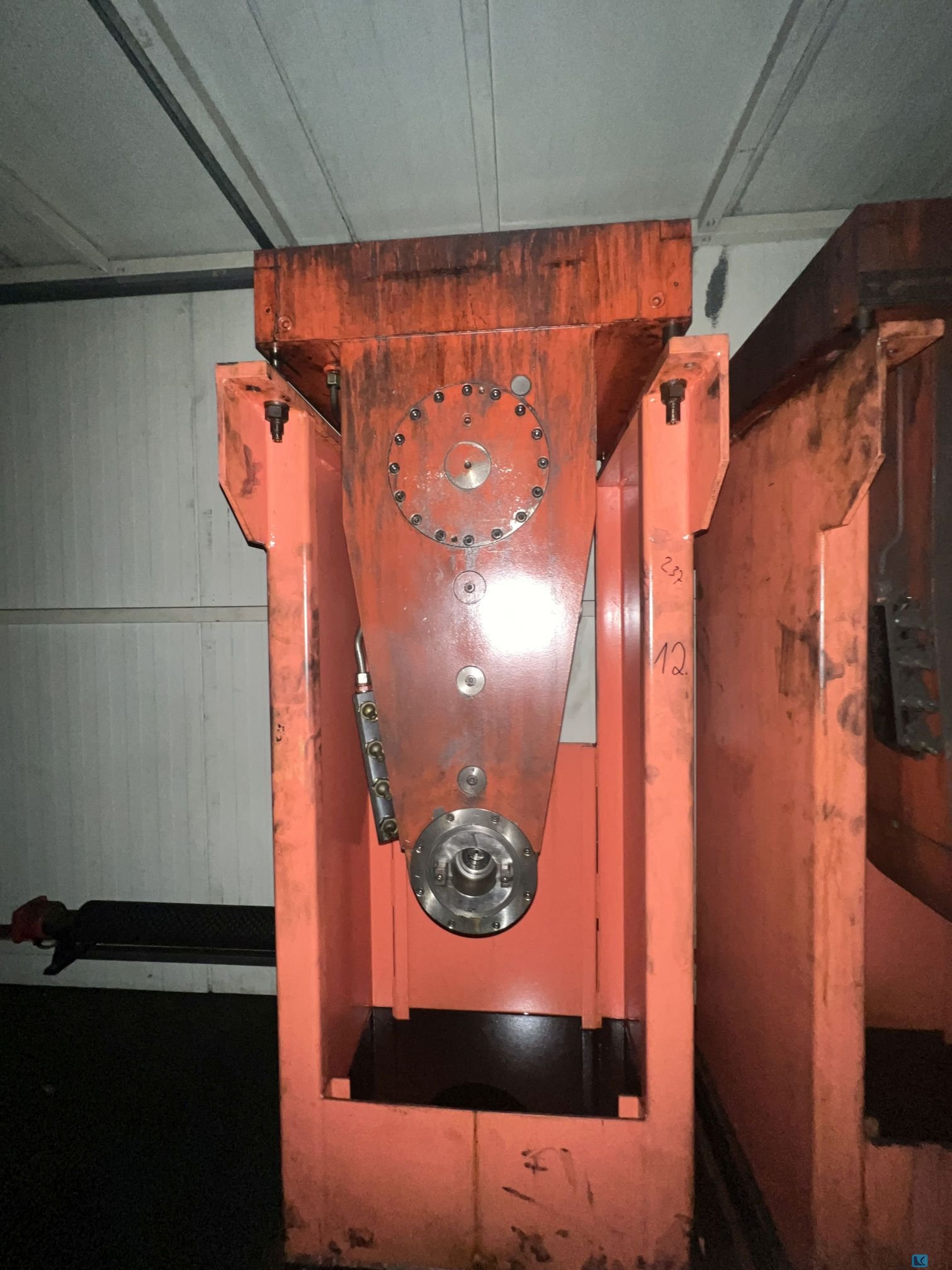

Verfügbare Spindeleinheiten (Köpfe)
- No. 2 - starrer Winkelkopf 90° HS800C600 105 kW ET 530.
- No.10- starrer Winkelkopf 90° HSD350C850 50 kW 850 lang.
- No.12- starrer Winkelkopf 90° HSD 40C880 12 kw 880 lang.
- No.11- starrer Winkelkopf HSD190C1000 30 kw 1000 lang.
- No. 5 - Vertikalspindeleinheit VSE1200 C ET 900 113 Kw.
- No. 7 - Starrer Winkelfräskopf 27,5 ° 1146 lang 113 Kw.
- No.15- Schrägwinkelspindeleinh.SO800C905 -22,5° fest.
- No 8 - Universalspindeleinh. USIO40C 20 kW B-Achse 1°weise schwenkbar.


Zustandsbeschreibung :

Die Maschine wurde in 2011/2012 von WALDRICH COBURG
retrofitted und umgebaut. Die Fräslänge wurde auf 14 mtr. erweitert.

Es ist noch eine weitere baugleiche Maschine ( Schwestermaschine ) verfügbar.

VIDEO: https://youtu.be/1QQV0A5vzf0
