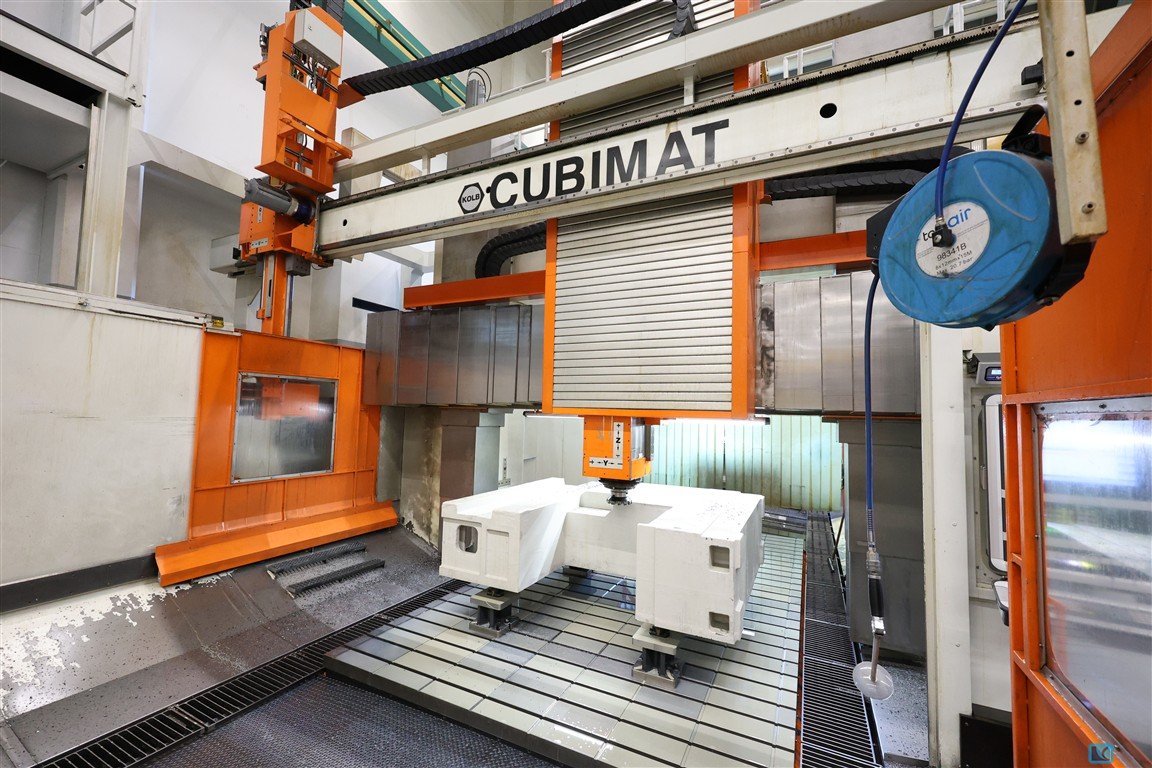

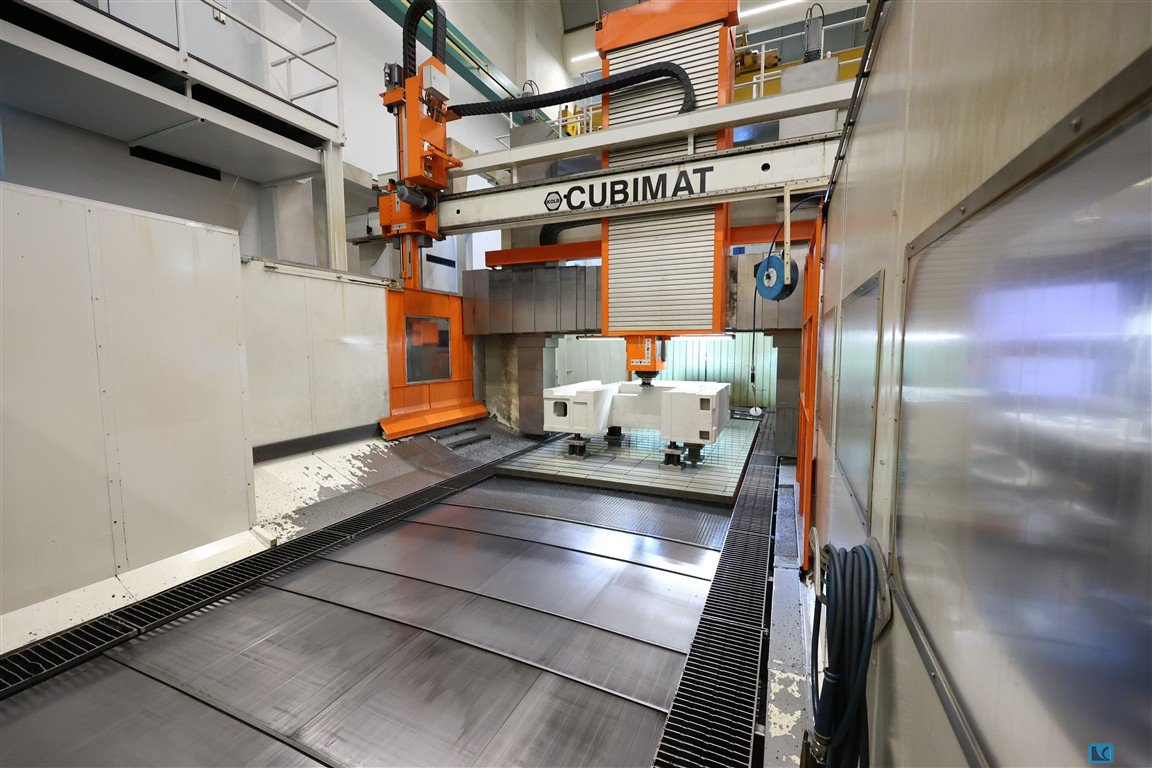

Portalfräsmaschine

Details

x-Weg:

6500/13150 mm

y-Weg:

4000 mm

z-Weg:

1250 mm

w-Achse:

2250 mm

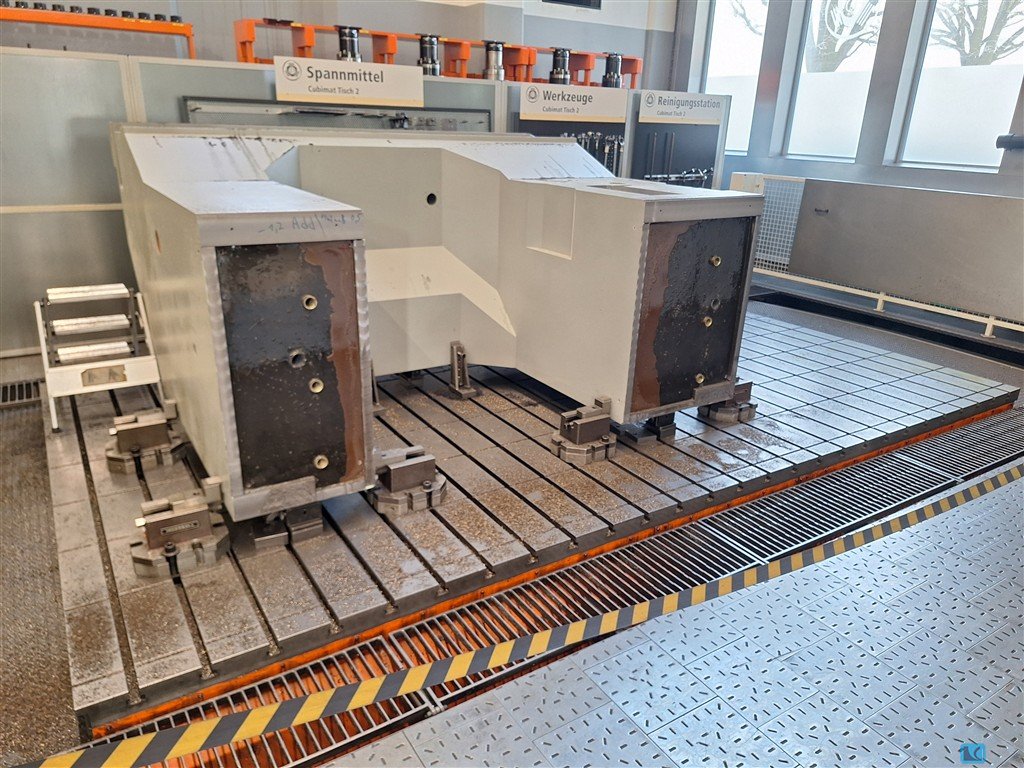

Tischfläche:

5500/12150 x 3000 mm

max. Werkstückgewicht:

70.000/105.000 kg

Stößelabmessungen:

480 x 510 mm

Frässpindelmotor:

63 kW

Drehmoment an der Spindel:

3300 Nm

Werkzeugaufnahme:

DIN 39871 AD ISO 50

Frässpindeldrehzahlbereich:

6,3 - 4000 U/min

Vorschubgeschwindigkeit:

1 - 24000 mm/min

w-Achse:

1 - 6000 mm/min.

Durchgang zwischen den Ständern:

3500 mm

Durchgangshöhe:

3000 mm

Gesamtleistungsbedarf:

120 kW

Maschinengewicht ca.:

245 t

Raumbedarf ca.:

29,0 x 7,7 x 8,1 m

Beschreibung

Maschine ist im nahezu neuwertigen Zustand und
wurde komplett modernisiert in 2020!

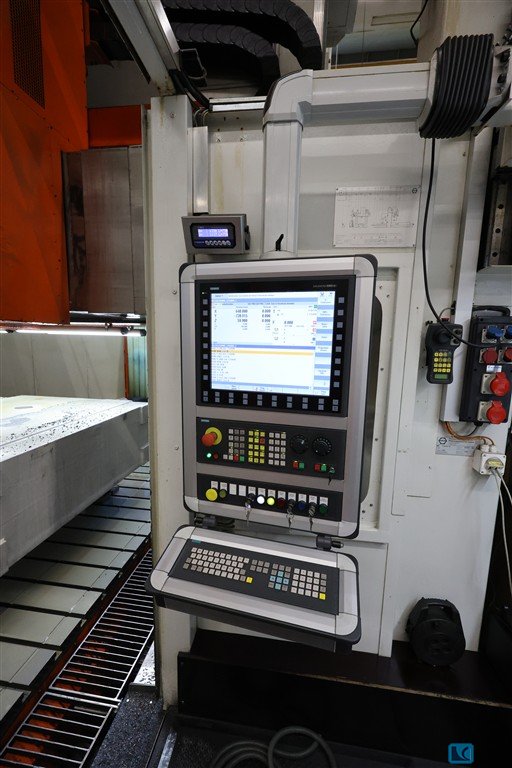

mit CNC SIEMENS 840 D

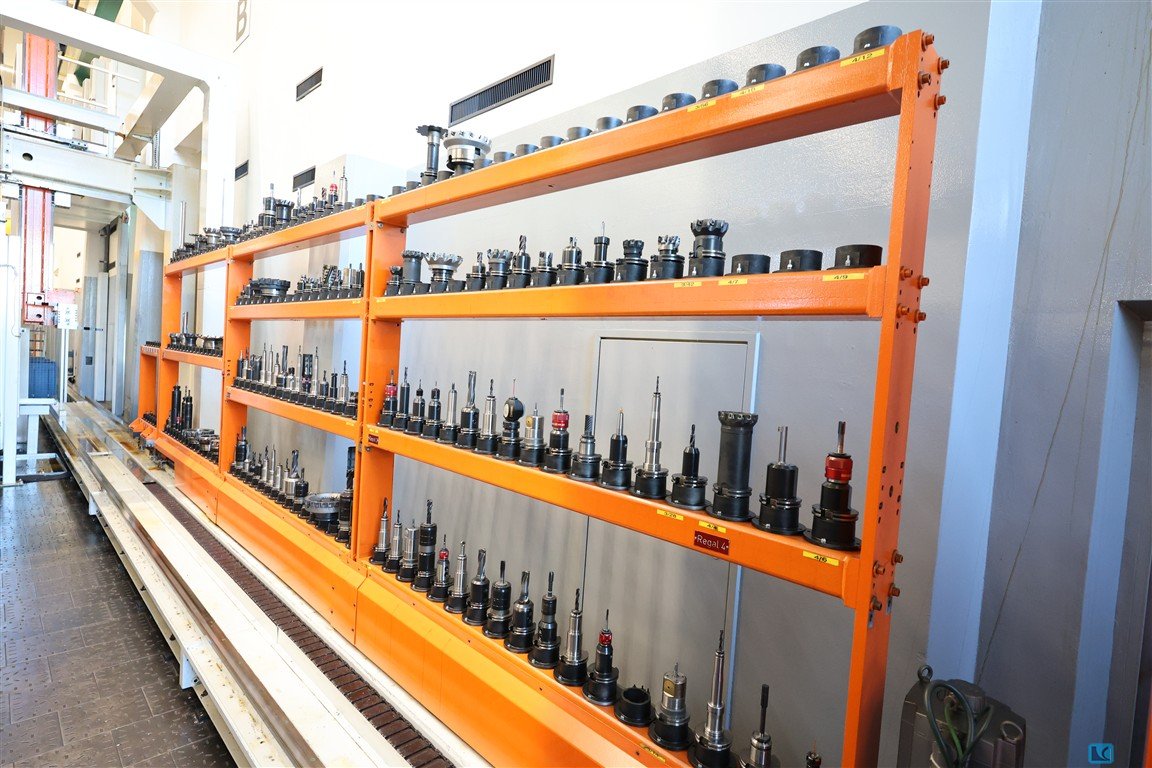

autom. Werkzeugmagazin für 153 Werkzeugplätze

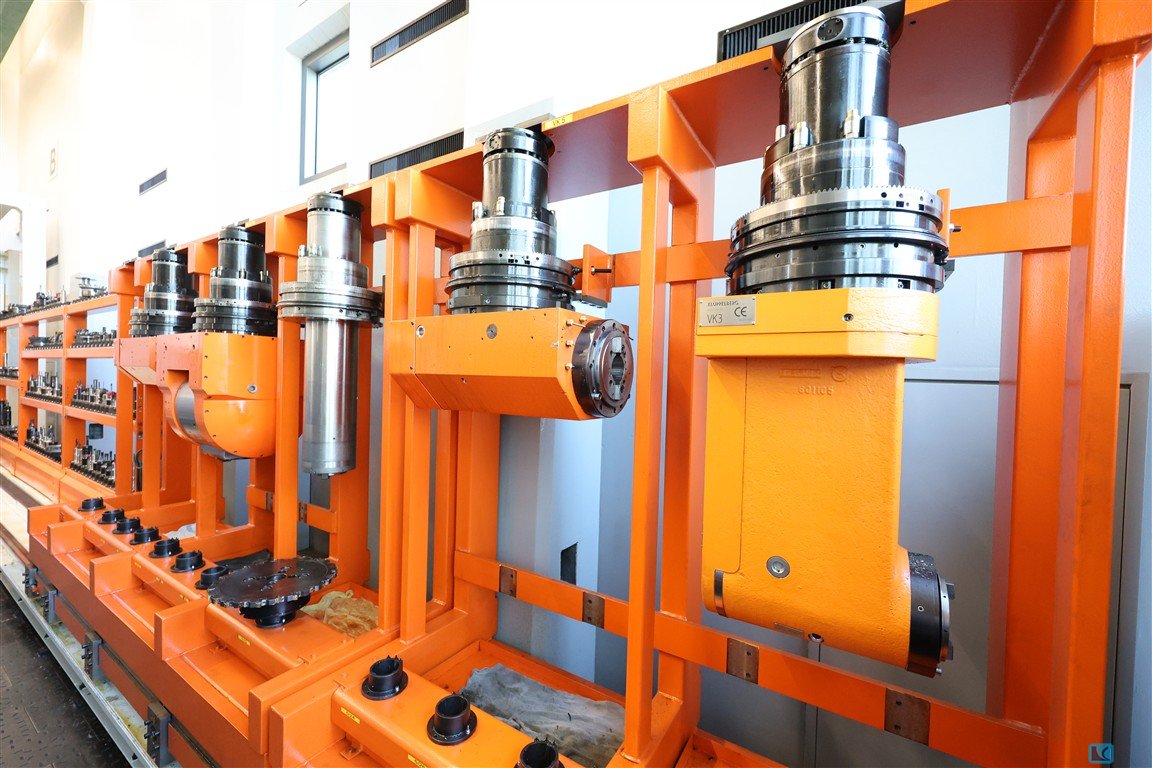

autom. Fräskopfmagazin für 6 Fräsköpfe
Bearbeitungsmodul -gerade - gerade lang -
Bearbeitungsmodul -Winkel Standard - 4000 rpm, 144 x 2,5°, ISO 50
Bearbeitungsmodul -Winkel schmal verlängert -40 kW, 4000 rpm, 1800 Nm, 144 x 2,5°, ISO 50
Bearbeitungsmodul -Universal Index - 40 kW, 4000 rpm, 2100 Nm,
C-Achse 144 x 2,5° , B-Achse +/- 44 x 2,5°, ISO 50
Kühlmitteleinrichtung, Späneförderer
