Leit- und Zugspindeldrehmaschine

Details

Drehdurchmesser über Bett:

870 mm

Drehdurchmesser über Support:

520 mm

Drehlänge:

2100 mm

Drehdurchmesser in der Grube:

1080 mm

Grubenlänge:

430 mm

Drehzahlen:

24

Drehzahlbereich:

8 - 1000 U/min

Spindelbohrung:

103 mm

x-Achse:

x = 1830, x² = 160 mm

y-Achse:

415 mm

Längsvorschübe::

104

Vorschub::

0,1 - 61,6 mm/U

Vorschub::

0,0038 - 2 19/64 Zoll/U

Planvorschübe:

104

Plansupportvorschübe::

0,3 - 18,4 mm/U

Planvorschübe:

0,0012 - 47/64 Zoll/U

Gewindesteigungen - Anzahl:

72 Stück

Gewinde - mm Steigung:

0,5 - 240 mm

Gewinde - Zoll:

60 - 1/8 inch.

Gewinde - Modul:

0,125 - 60 mm

Planschlittenweg:

450 mm

Oberschlitten:

160 mm

Eilgang längs:

5140 mm/min

Eilgang plan:

2570 mm/min

Reitstock-Querverschiebung aus der Mittellage:

10 mm

Pinole::

Morse 6

Pinolenhub:

280 mm

Frequenz:

50 Hz

Betriebsspannung:

380 V

Steuerspannung:

220 v

Nennstrom:

Sicherung: 50 A

Nennstrom:

30 A

Gesamtleistungsbedarf:

13 kW

Maschinengewicht ca.:

4,8 t

Raumbedarf ca.:

4,1x1,5x1,9 m

Beschreibung

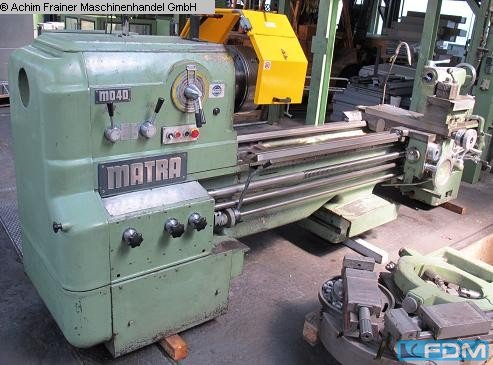

Matra MD40 Zug- und Leitspindeldrehmaschine, mit:
- Original Forkardt F400 3-Backen-Futter,

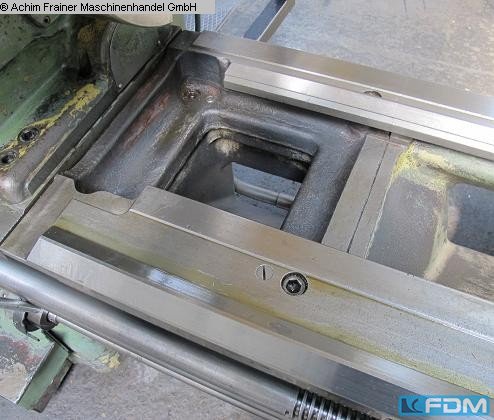

- Herausnehmbarer Brücke,

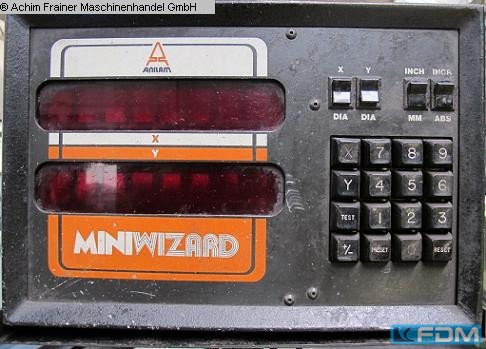

- Original MiniWizard 2 Achs-Digitalanzeige mit addiertem x & x² Wert,
- 3 Glasmaßstäben,
- Multifix Schnellspannvorrichtung,
- Vorschübe:
Axial: 0,24 - 32,87 mm/U in 128 Stufen
Radial: 0,07 - 9,86 mm/U in 128 Stufen
- Gewinde:
Metrisch: 0,125 - 60 ~m in 128 Stufen
Zöllig: 128 - 15/16 ~DP in 128 Stufen
Metrisch: 0,5 - 240 ~mm in 128 Stufen
Zöllig: 32 - 15/64 ~1" in 128 Stufen
- Abschwenkbarer Spindelschutz mit Sicherheits-Schalter,
- 2x Sicherheits-Not-Aus und
- Abschließbarem Hauptschalter.
