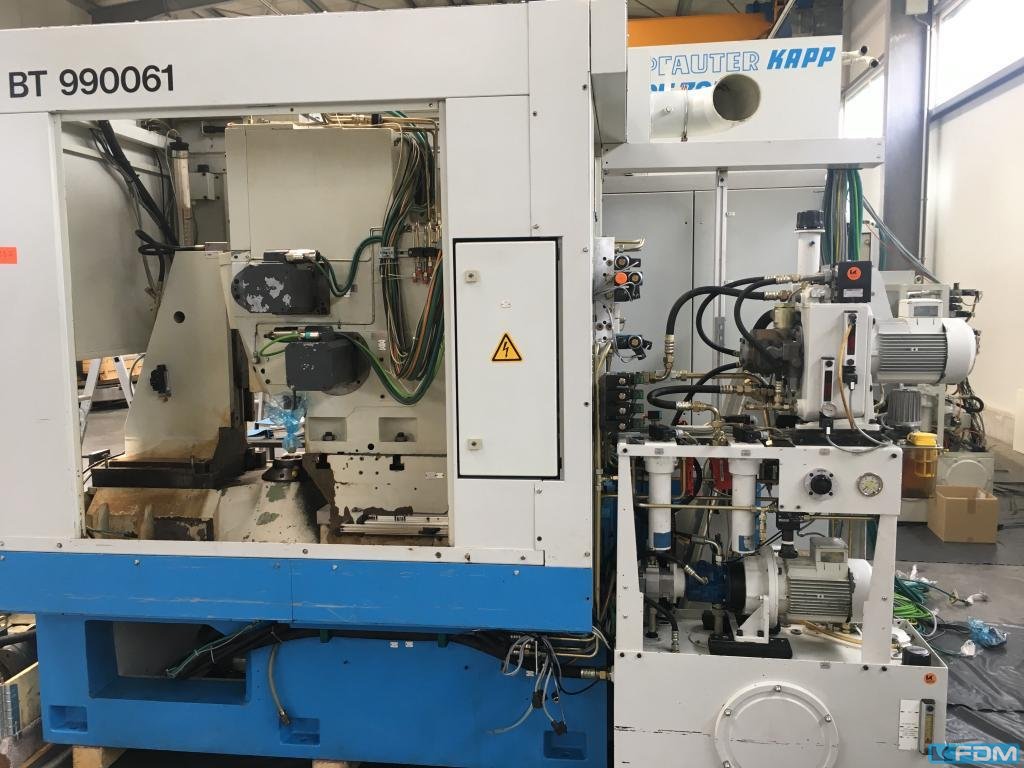

Zahnradstossmaschine

Details

Raddurchmesser - max.:

80  mm

Radbreite:

44 mm

Modul - max.:

5

Achswinkelverstellung Stoßspindel – Werkstücktisch:

-0,5 bis +0,5  °

Hubzahlbereich:

250 - 1.500 DH/min

Achsabstand Werkstücktisch/Stoßspindel:

-15 bis +170 mm

Max. Hublänge:

55 mm

Max. Schrägungswinkel:

45 °

Max. Werkzeugdurchmesser Ø:

180 mm

Vorschub Rotationsachse Werkzeug (bezogen auf 100 mm Werkstück-Ø):

10 bis 9.420 mm/min

Vorschub Rotationsachse Werkstück (bezogen auf 100 mm Werkstück-Ø):

10 bis 15.700 mm/min

Vorschub Radialachse Maschinenständer:

1 bis 3.750 mm/min

Gesamtanschlusswert:

23 kW

Betriebsspannung:

400 V

Betriebsfrequenz:

50 Hz

Steuerspannung:

24 V DC

Maschinengewicht ca.:

8,5  t

Raumbedarf ca.:

4,2 x 2,6 x 2,6  m

Beschreibung

Ausstattung:
· CNC-Hublagenverstellung · Hublängenverstellung mechanisch-manuell · Schwingungsisolierende Maschinenaufstellung mittels Dämpfungsschuhen (im Lieferumfang enthalten) · Absauganlage · Gegenhalter · Stoßspindel und Abhebung des Stoßkopfes hydrostatisch gelagert
