Fahrständerfräsmaschine
SORALUCE SL 22 000
- Lagernummer:
- 1106-BAZ140
- Baujahr / Zustand:
- 2004 / gebraucht
- Steuerung:
- CNC
- Ursprungsland:
- Spanien
- Frachtbasis:
- ab Lager
- Lagerort:
- ab Lager Jena
- Lieferzeit:
- sofort
Bilder / Dokumente / Videos
Detailinformationen / Beschreibung
Details
- automatisch:
- Werkzeugspannung Spannk.15000 N
- Gesamtleistungsbedarf:
- 63 KVA
- Maschinengewicht ca.:
- 56000 kg
- Tischgröße:
- 22000 x 800 mm
- Werkzeugaufnahme:
- ISO 50, DIN 69871 AD
- x-Weg:
- 20500 mm
- y-Weg:
- 1600 mm
- z-Weg:
- 1000 mm
- Raumbedarf ca.:
- 24 x 6 x 4 m
- Werkzeugmagazin mit:
- 30 Plätze
Zusatzinfomationen
- Dokumentation
Beschreibung

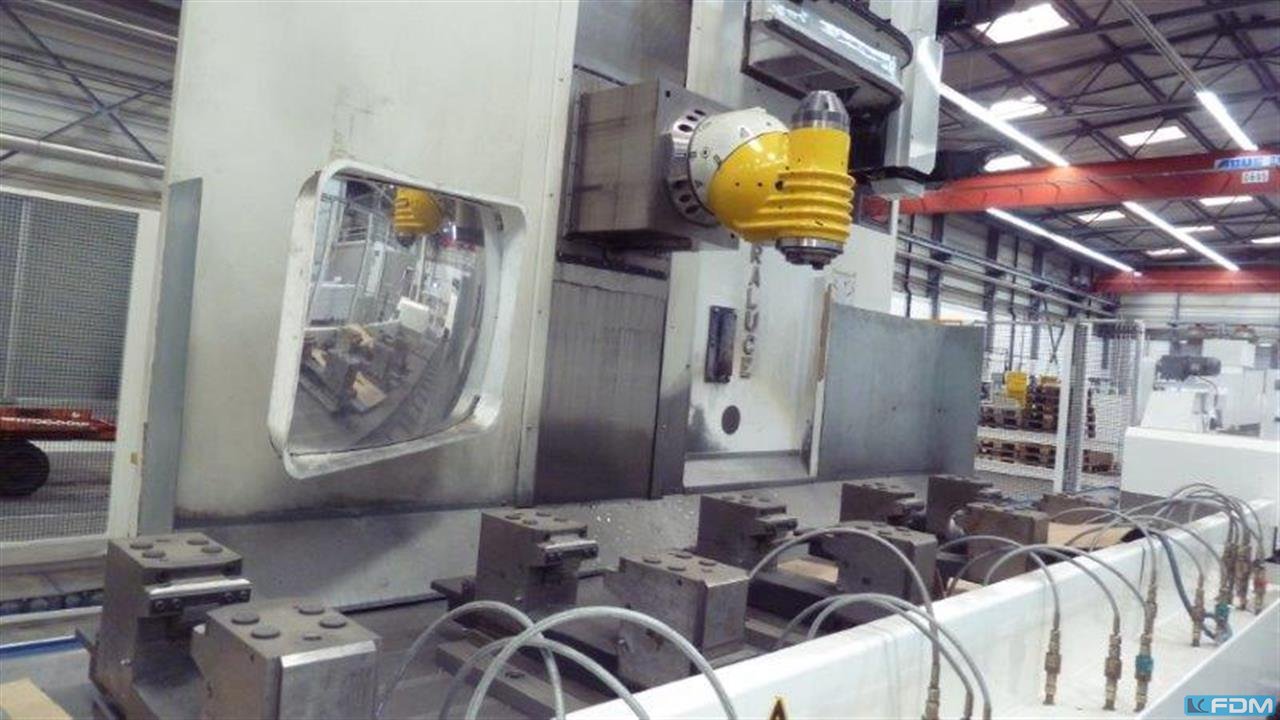

Automatisch indexierender Fräskopf
Autom. Werkzeugspannung: Spannkraft 15000 N
Teilgenauigkeit/ Wiederholgenauigkeit: ± 3 sec. ˜ ± 0,002 mm
Anzugsbolzen: DIN 69872 Form A
Anzahl der Schwenkpositionen: 5° Fräskopf 72 Positionen pro Ebene
Durchmesser Spindellagerung: 90 mm
Sperrluft: 0,7 bar
Hauptantrieb:
Antriebsart: Drehstrommotor Fabr. Siemens 1PH7
Antriebsleistung: 100 % ED kW 28
Spindeldrehzahlbereich: Spindeldrehzahlen: min-1 20-4000Volle Leistung ab: min-1 500 Drehmoment: Nm 535
Vorschübe:
Vorschubbereich: X-, Y-, Z-Achse mm/min 5 - 10000
X-Achse: Nenndrehmoment Nm 38
Stillstandsmoment Nm 50
Y-Achse Nenndrehmoment Nm 23
Stillstandsmoment Nm 27
Z-Achse Nenndrehmoment Nm 23
Stillstandsmoment Nm 27
Regelung: stufenlos über Siemens AC-Servomotor inklusive digitaler Antriebstechnik
Eilgänge: X-Achse mm/min 25000
Y-, Z-Achse mm/min 15000

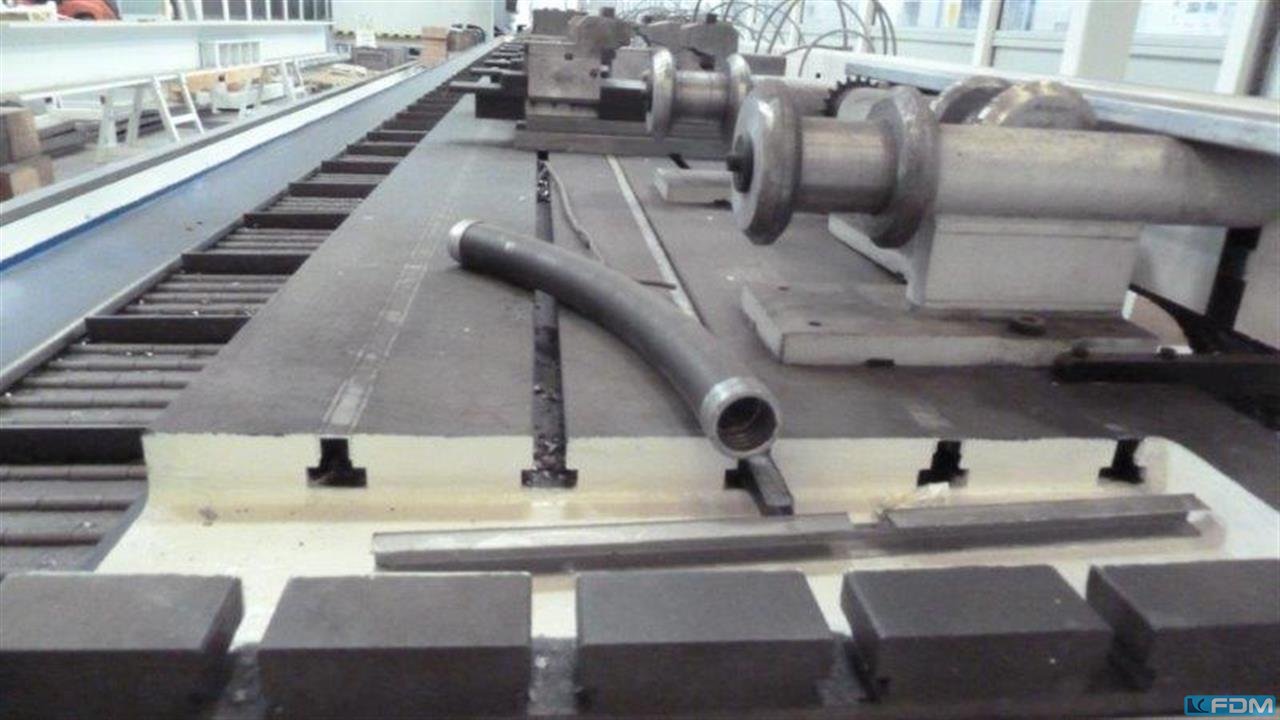

Spannflächen: Anzahl der T-Nuten auf der Tischoberfläche: 5
Anzahl der T-Nuten an der Frontfläche: 2
Breite der T-Nuten: mm 22 H12
Eine Referenznut: mm 22 H7
Distanz zwischen den Nuten: mm 130
Max. Tischbelastung: t / m² 5
Zusatzgeräte:
Rohrinnenbürstengerät zum reinigen von Rohren.
Hydraulische Befestigungsanlage für die gesamte Bettlänge

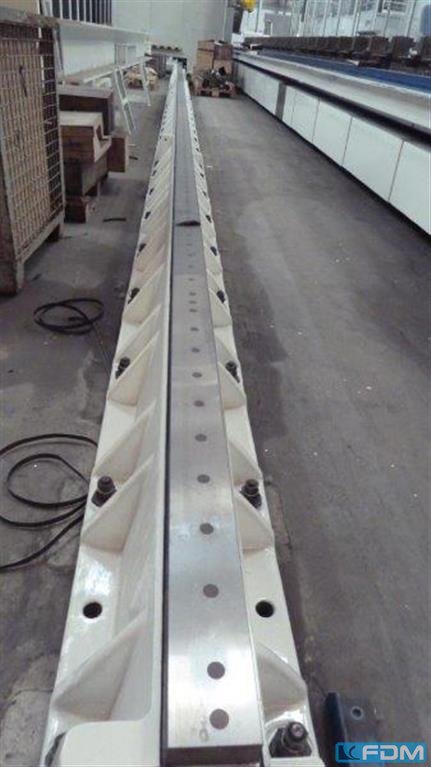

Bearbeitungsturm Abmaß: 3,60 m Höhe x 4 m Breite
--------------------------------------------------------------------
