Bearbeitungszentrum - Universal
ROTTLER ROD 250
- Lagernummer:
- 1087-0200906
- Baujahr / Zustand:
- 1990/2019 / Gebraucht
- Steuerung:
- CNC (Siemens 840 D / CNC)
- Ursprungsland:
- Deutschland
- Frachtbasis:
- ab Standort Leipzig, frei verladen unverpackt
- Lagerort:
- Leipzig 5
- Lieferzeit:
- auf Anfrage
Bilder / Dokumente / Videos
Detailinformationen / Beschreibung
Details
- Vertikalschnellverstellung:
- z-Achse: 1125 mm
- Horizontalverstellung:
- x-Achse: 600 (+1000 elektrisch-manuell) mm
- Querverstellung:
- Frässupport y-Achse: 325 (340) mm

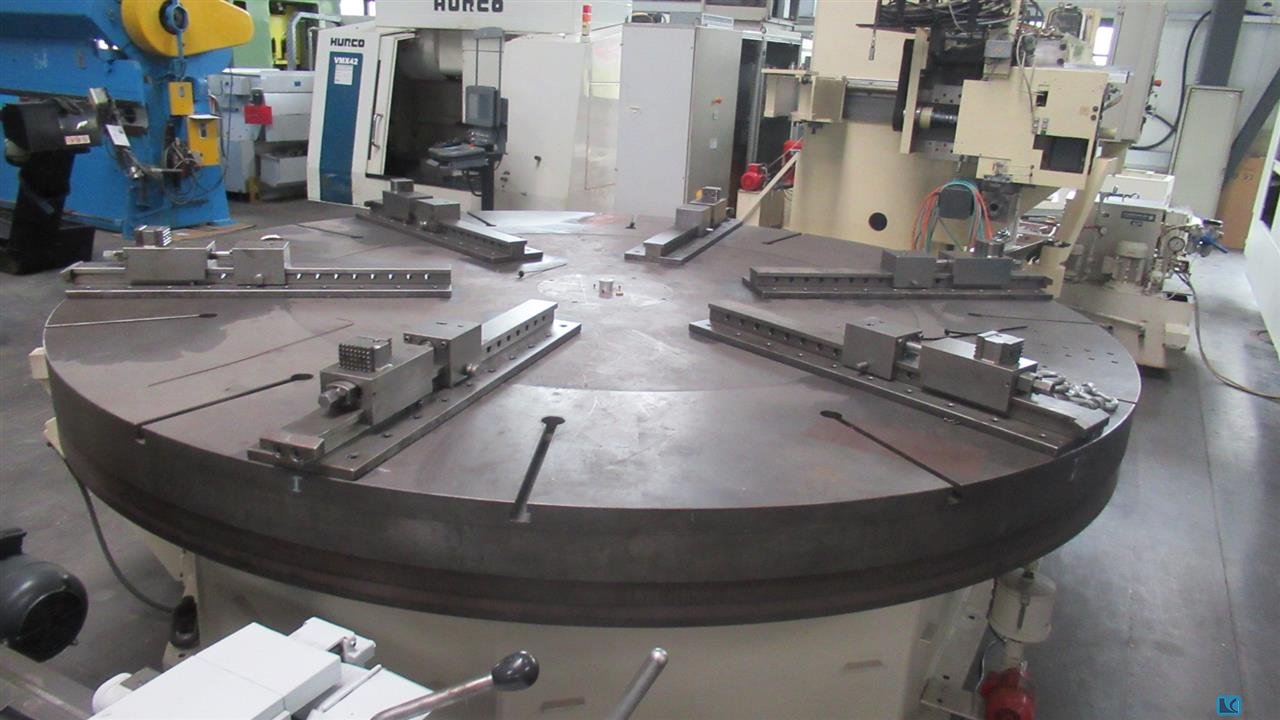

- Durchmesser der Aufspannfläche:
- 3500/5800 mm
- Drehdurchmesser:
- max.6000 mm
- Drehzahlbereich:
- Planscheibe: 1 - 12 U/min
- Drehzahl:
- Frässpindel: 1000-6000 U/min

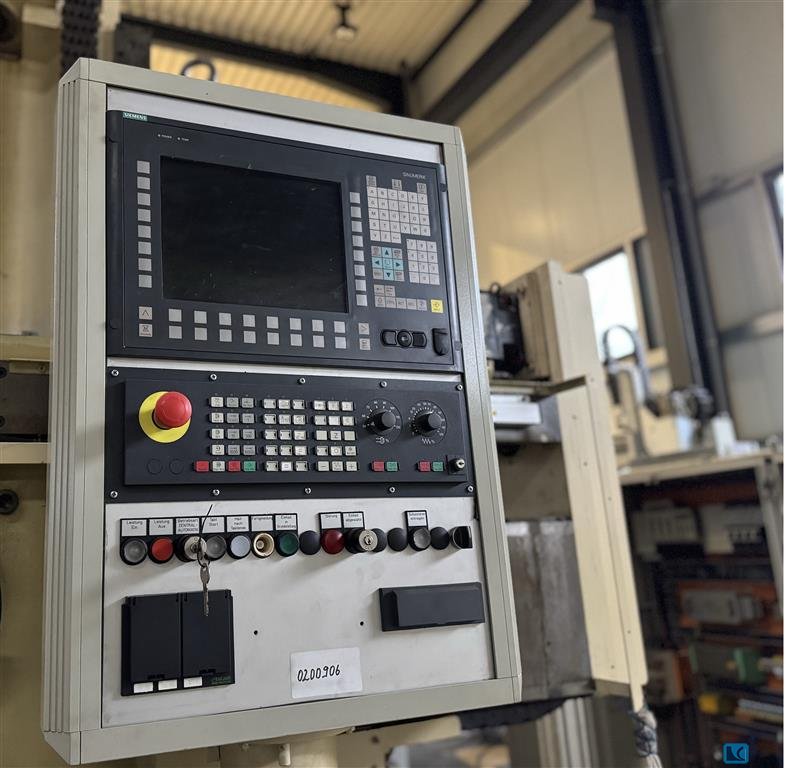

- Steuerung:
- Siemens 840D
- max. Werkstückdurchm. auf den Paletten:
- 6000 mm
- Werkstückgewicht:
- 10 - 2000 kN
- Werkzeugaufnahme:
- HSK-A-100
- Gesamtleistungsbedarf:
- 120 kVA
- Maschinengewicht ca.:
- 35,0 t
Beschreibung
VERTIKALES RING-UND ZYLINDER-BEARBEITUNGSZENTRUM
SPEZIAL CNC BEARBEITUNGSMASCHINE
Einsatz:
ZUM DREHEN-BOHREN UND FRÄSEN, SCHLEIFEN RINGFÖRMIGER TEILE (Großwälzräder, Rollendrehverbindungen, Zahnkränze, Spezialflansche uvm.)
Maschine besteht aus zwei getrennten Hauptgruppen: Ständereinheit und Planscheiben-/Tischeinheit
- Vorschubantriebe über AC Servomotore
- Querverstellung Frässupport z-Achse 325 (max.340) mm
- Antriebsleistung des Planscheibenantrieb 76 kW
- Positionierung des Tisches = 0,02mm
Was wurde erneuert:
- Achsmotoren wurden erneuert (Siemens)
- Zentralschmierung für Großwälzlager des Drehtisches/Spindel wurde erweitert
- teilweise die Maschinenverkabelung
- Blasenspeichers und des Sicherheitsventils
i.D.
